ASME B16.11 - Perlengkapan Tempa, Soket-Pengelasan dan Berulir

Feb 26, 2026

ASME B16.11 adalah standar untuk las soket dan alat kelengkapan pipa baja tempa berulir. Peringkat tekanan mencakup Kelas 2000, 3000, 6000, dan 9000. Ukuran berkisar dari NPS 1/8 hingga NPS 4 (DN 6 hingga DN 100), cocok untuk sambungan pipa tempa berdiameter kecil yang digunakan di lingkungan bertekanan tinggi dan bersuhu tinggi.

ASME B16.11 Forged Fittings

Peringkat Tekanan Kelengkapan ANSI B16 11

Perlengkapan Berulir: Kelas 2000, 3000, 6000 psi
Soket-Kelengkapan Las: Kelas 3000, 6000, 9000 psi

Jenis Kelengkapan Pipa ANSI B 16.11

Siku: 45 derajat, 90 derajat
Tee, Salib
Kopling, Kopling Reduksi
Topi, Bos
Pasang, Selongsong
Puting

ASTM B1611 Socket-Welding Elbows Tees and Crosses

Ukuran nominalnya		Diameter lubang soket	Diameter lubang fitting			Ketebalan dinding soket						Dinding tubuh			Kedalaman soket	Pusat ke bawah soket
hari	NPC	B	D			C						G_menit			J_menit	A
			3000	6000	9000	3000		6000		9000		3000	6000	9000		Siku 90 derajat, Tee, Silang			Siku 45 derajat
			3000	6000	9000	Rata-rata	Minimal	Rata-rata	Minimal	Rata-rata	Minimal	3000	6000	9000		3000	6000	9000	3000	6000	9000
6	1/8	10.9	6.1	3.2	-	3.18	3.18	3.96	3.43	-	-	2.41	3.15	-	9.5	11.0	11.0	-	8.0	8.0	-
8	1/4	14.3	8.5	5.6	-	3.78	3.30	4.60	4.01	-	-	3.02	3.68	-	9.5	11.0	13.5	-	8.0	8.0	-
10	3/8	17.7	11.8	8.4	-	4.01	3.50	5.03	4.37	-	-	3.20	4.01	-	9.5	13.5	15.5	-	8.0	11.0	-
15	1/2	21.9	15.0	11.0	5.6	4.67	4.09	5.97	5.18	9.53	8.18	3.73	4.78	7.47	9.5	15.5	19.0	25.5	11.0	12.5	15.5
20	3/4	27.3	20.2	14.8	10.3	4.90	4.27	6.96	6.04	9.78	8.56	3.91	5.56	7.82	12.5	19.0	22.5	28.5	13.0	14.0	19.0
25	1	34.0	25.9	19.9	14.4	5.69	4.98	7.92	6.93	11.38	9.96	4.55	6.35	9.09	12.5	22.5	27.0	32.0	14.0	17.5	20.5
32	1_1/4	42.8	34.3	28.7	22.0	6.07	5.28	7.92	6.93	12.14	10.62	4.85	6.35	9.70	12.5	27.0	32.0	35.0	17.5	20.5	22.5
40	1_1/2	48.9	40.1	33.2	27.2	6.35	5.54	8.92	7.80	12.70	11.12	5.08	7.14	10.15	12.5	32.0	38.0	38.0	20.5	25.5	25.5
50	2	61.2	51.7	42.1	37.4	6.93	6.04	10.92	9.50	13.84	12.12	5.54	8.74	11.07	16.0	38.0	41.0	54.0	25.5	28.5	28.5
65	2_1/2	73.9	61.2	-	-	8.76	7.62	-	-	-	-	7.01	-	-	16.0	41.0	-	-	28.5	-	-
80	3	89.9	76.4	-	-	9.52	8.30	-	-	-	-	7.62	-	-	16.0	57.0	-	-	32.0	-	-
100	4	115.5	100.7	-	-	10.69	9.35	-	-	-	-	8.56	-	-	19.0	66.5	-	-	41.0	-	-

CATATAN: Dimensi dalam milimeter.

ASME B1611 Threaded 45 Elbow 90 Elbow Tee Cross

Ukuran nominalnya		Pusat ke akhir						Diameter luar ke pita			Ketebalan dinding			Panjang benang
hari	NPC	A						H			G_menit			L5_menit	L2_menit
		Kaos Siku 90 derajat Salib			Siku 45 derajat			H			G_menit
		2000	3000	6000	2000	3000	6000	2000	3000	6000	2000	3000	6000
6	1/8	21	21	25	17	17	19	22	22	25	3.18	3.18	6.35	6.4	6.7
8	1/4	21	25	28	17	19	22	22	25	33	3.18	3.30	6.60	8.1	10.2
10	3/8	25	28	33	19	22	25	25	33	38	3.18	3.51	6.98	9.1	10.4
15	1/2	28	33	38	22	25	28	33	38	46	3.18	4.09	8.15	10.9	13.6
20	3/4	33	38	44	25	28	33	38	46	56	3.18	4.32	8.53	12.7	13.9
25	1	38	44	51	28	33	35	46	56	62	3.68	4.98	9.93	14.7	17.3
32	1_1/4	44	51	60	33	35	43	56	62	75	3.89	5.28	10.59	17.0	18.0
40	1_1/2	51	60	64	35	43	44	62	75	84	4.01	5.56	11.07	17.8	18.4
50	2	60	64	83	43	44	52	75	84	102	4.27	7.14	12.09	19.0	19.2
65	2_1/2	76	83	95	52	52	64	92	102	121	5.61	7.65	15.29	23.6	28.9
80	3	86	95	106	64	64	79	109	121	146	5.99	8.84	16.64	25.9	30.5
100	4	106	114	114	79	79	79	146	152	152	6.55	11.18	18.67	27.7	33.0

ASME B1611 Thread Street 90 Elbows

Ukuran nominalnya		Pusat ke Ujung perempuan		Pusat ke Ujung laki-laki		Diameter luar ke pita		Ketebalan dinding		Ketebalan dinding		Panjang benang betina		Panjang benang jantan
hari	NPC	A		J		H		G_{1 menit}		G_{2 menit}		L_{5 menit}	L_{2 menit}	L_menit
hari	NPC	3000	6000	3000	6000	3000	6000	3000	6000	3000	6000	L_{5 menit}	L_{2 menit}	L_menit
6	1/8	19	22	25	32	19	25	3.18	5.08	2.74	4.22	6.4	6.7	10
8	1/4	22	25	32	38	25	32	3.30	5.66	3.22	5.28	8.1	10.2	11
10	3/8	25	28	38	41	32	38	3.51	6.98	3.50	5.59	9.1	10.4	13
15	1/2	28	35	41	48	38	44	4.09	8.15	4.16	6.53	10.9	13.6	14
20	3/4	35	44	48	57	44	51	4.32	8.53	4.88	6.86	12.7	13.9	16
25	1	44	51	57	66	51	62	4.98	9.93	5.56	7.95	14.7	17.3	19
32	11/4	51	54	66	71	62	70	5.28	10.59	5.56	8.48	17.0	18.0	21
40	11/2	54	64	71	84	70	84	5.56	11.07	6.25	8.89	17.8	18.4	21
50	2	64	83	84	105	84	102	7.14	12.09	7.64	9.70	19.0	19.2	22

ASME B1611 Threaded Cap Half-Coupling Threadolet Coupling

Ukuran nominalnya		Akhir-ke-akhir	Akhir-ke-akhir		Diameter luar		Dinding ujung		Panjang benang
hari	NPC	W	P		D		G		L_{5 menit}	L_{2 menit}
hari	NPC	3000 & 6000	3000	6000	3000	3000	3000	3000	L_{5 menit}	L_{2 menit}
6	1/8	32	19	-	16	22	4.8	-	6.4	6.7
8	1/4	35	25	27	19	25	4.8	6.4	8.1	10.2
10	3/8	38	25	27	22	32	4.8	6.4	9.1	10.4
15	1/2	48	32	33	28	38	6.4	7.9	10.9	13.6
20	3/4	51	37	38	35	44	6.4	7.9	12.7	13.9
25	1	60	41	43	44	57	9.7	11.2	14.7	17.3
32	1_1/4	67	44	46	57	64	9.7	11.2	17.0	18.0
40	1_1/2	79	44	48	64	76	11.2	12.7	17.8	18.4
50	2	86	48	51	76	92	12.7	15.7	19.0	19.2
65	2_1/2	92	60	64	92	108	15.7	19.0	23.6	28.9
80	3	108	65	68	108	127	19.0	22.4	25.9	30.5
100	4	121	68	75	140	159	22.4	28.4	27.7	33.0

ASME B1611 SW Coupling SW Half Coupling BOSS SW Cap Lateral

Ukuran nominalnya		Diameter lubang soket	Diameter lubang fitting			Ketebalan dinding soket						Dinding tubuh			Minimal. Kedalaman soket	Panjang peletakan	Panjang peletakan	Ketebalan Dinding Ujung			Pusat ke bawah soket
hari	NPC	B	D			C						G_menit			J_menit	E	F	K_menit			A		H
			3000	6000	9000	3000		6000		9000		3000	6000	9000				3000	6000	9000	3000	6000	3000	6000
			3000	6000	9000	Rata-rata	Minimal	Rata-rata	Minimal	Rata-rata	Minimal	3000	6000	9000				3000	6000	9000	3000	6000	3000	6000
6	1/8	10.9	6.1	3.2	-	3.18	3.18	3.96	3.43	-	-	2.41	3.15	-	9.5	6.5	16.0	4.8	6.4	-	-	-	-	-
8	1/4	14.3	8.5	5.6	-	3.78	3.30	4.60	4.01	-	-	3.03	3.68	-	9.5	6.5	16.0	4.8	6.4	-	-	-	-	-
10	3/8	17.7	11.8	8.4	-	4.01	3.50	5.03	4.37	-	-	3.20	4.01	-	9.5	6.5	17.5	4.8	6.4	-	37	-	9.5	-
15	1/2	21.9	15.0	11.0	5.6	4.67	4.09	5.97	5.18	9.53	8.18	3.73	4.78	7.47	9.5	9.5	22.5	6.4	7.9	11.2	41	51	9.5	11
20	3/4	27.3	20.2	14.8	10.3	4.90	4.27	6.96	6.04	9.78	8.56	3.91	5.56	7.82	12.5	9.5	24.0	6.4	7.9	12.7	51	60	11	13
25	1	34.0	25.9	19.9	14.4	5.69	4.98	7.92	6.93	11.38	9.96	4.55	6.35	9.09	12.5	12.5	28.5	9.6	11.2	14.2	60	71	13	16
32	11/4	42.8	34.3	28.7	22.0	6.07	5.28	7.92	6.93	12.14	10.62	4.85	6.35	9.70	12.5	12.5	30.0	9.6	11.2	14.2	71	81	16	17
40	11/2	48.9	40.1	33.2	27.2	6.35	5.54	8.92	7.80	12.70	11.12	5.08	7.14	10.15	12.5	12.5	32.0	11.2	12.7	15.7	81	98	17	21
50	2	61.2	51.7	42.1	37.4	6.93	6.04	10.92	9.50	13.85	12.12	5.54	8.74	11.07	16.0	19.0	41.0	12.7	15.7	19.0	98	151	21	30
65	21/2	73.9	61.2	-	-	8.76	7.62	-	-		-	7.01	-	-	16.0	19.0	43.0	15.7	19.0	-	151	-	30	-
80	3	89.9	76.4	-	-	9.52	8.30	-	-		-	7.63	-	-	16.0	19.0	44.5	19.0	32.4	-	184	-	57	-
100	4	115.5	100.7	-	-	10.69	9.35	-	-		-	8.56	-	-	19.0	19.0	48.0	22.4	28.4	-	201	-	66	-

ASME B1611 Plug Bushing

Ukuran nominalnya		Panjang	Tinggi persegi	Flat lebar	Diameter kepala	Panjang	Tinggi segi enam	Tinggi segi enam	Tinggi segi enam
hari	NPC	A_menit	B_menit	C_menit	E_menit	D_menit	H_menit	G_menit	F_menit
6	1/8	10	6	7	10	35	6	一	11
8	1/4	11	6	10	14	41	6	3	16
10	3/8	13	8	11	18	41	8	4	18
15	1/2	14	10	14	21	44	8	5	22
20	3/4	16	11	16	27	44	10	6	27
25	1	19	13	21	33	51	10	6	36
32	1_1/4	21	14	24	43	51	14	7	46
40	1_1/2	21	16	28	48	51	16	8	50
50	2	22	18	32	60	64	18	9	65
65	2_1/2	27	19	36	73	70	19	10	75
80	3	28	21	41	89	70	21	10	90
100	4	32	25	65	114	76	25	13	115

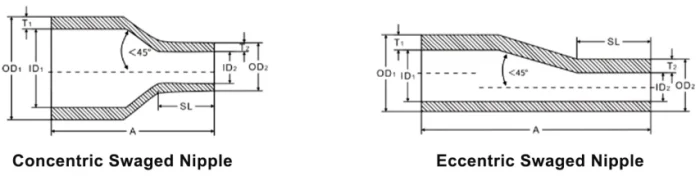

ASME B1611 Concentric Eccentric Swaged Nipple

Nominalukuran		ODdi akhir	Panjangdari kecilakhir	Akhiruntuk mengakhiri
hari	NPC	OD₁×OD₂	dialek_menit	A
8×6	1/4×1/8	13.7×10.3	20	57
10×6	3/8×1/8	17.1×10.3	20	64
10×8	3/8×1/4	17.1×13.7	20	64
15×6	1/2×1/8	21.3×10.3	20	70
15×8	1/2×1/4	21.3×13.7	20
15×10	1/2×3/8	21.3×17.1	20
20×6	3/4×1/8	26.7×10.3	20	76
20×8	3/4×1/4	26.7×13.7	20
20×10	3/4×3/8	26.7×17.1	22
20×15	3/4×1/2	26.7×21.3	22
25×6	1×1/8	33.4×10.3	20	89
25×8	1×1/4	33.4×13.7	20
25×10	1×3/8	33.4×17.1	22
25×15	1×1/2	33.4×21.3	22
25×20	1×3/4	33.4×26.7	22
32×6	11/4×1/8	42.2×10.3	20	102
32×8	11/4×1/4	42.2×13.7	20
32×10	11/4×3/8	42.2×17.1	22
32×15	11/4×1/2	42.2×21.3	22
32×20	11/4×3/4	42.2×26.7	25
32×25	11/4×1	42.2×33.4	25
40×6	11/2×1/8	48.3×10.3	20	114
40×8	11/2×1/4	48.3×13.7	20
40×10	11/2×3/8	48.3×17.1	22
40×15	11/2×1/2	48.3×21.3	25
40×20	11/2×3/4	48.3×26.7	25
40×25	11/2×1	48.3×33.4	25
40×32	11/2×11/4	48.3×42.2	25
50×6	2×1/8	60.3×10.3	20	165
50×8	2×1/4	60.3×13.7	22
50×10	2×3/8	60.3×17.1	22
50×15	2×1/2	60.3×21.3	25
50×20	2×3/4	60.3×26.7	30
50×25	2×1	60.3×33.4	30
50×32	2×11/4	60.3×42.2	30
50×40	2×11/2	60.3×48.3	30
100×40	4×11/2	114.3×48.3	40	229
100×50	4×2	114.3×60.3	45
100×65	4×21/2	114.3×73.0	45
100×80	4×3	114.3×88.9	45
100×90	4×31/2	114.3×101.6	45
125×8	5×1/4	141.3×13.7	25	279
125×10	5×3/8	141.3×17.1	25
125×15	5×1/2	141.3×21.3	25
125×20	5×3/4	141.3×26.7	30
125×25	5×1	141.3×33.4	30
125×32	5×11/4	141.3×42.2	40
125×40	5×11/2	141.3×48.3	40
125×50	5×2	141.3×60.3	45
125×65	5×21/2	141.3×73.0	45
125×80	5×3	141.3×88.9	45
125×90	5×31/2	141.3×101.6	45
125×100	5×4	141.3×114.3	50
150×15	6×1/2	168.3×21.3	30	304
150×20	6×3/4	168.3×26.7	30
150×25	6×1	168.3×33.4	40
150×32	6×11/4	168.3×42.2	40
150×40	6×11/2	168.3×48.3	45
150×50	6×2	168.3×60.3	45
150×65	6×21/2	168.3×73.0	45
150×80	6×3	168.3×88.9	45
150×90	6×31/2	168.3×101.6	50
150×100	6×4	168.3×114.3	50
150×125	6×5	168.3×141.3	60

ASME B16.11 Sockolet and Threadolet

SOCKOLET ASME B16.11

Ukuran nominalnya		Ukuran nominal pipa cabang		Kedalaman stopkontak	Wajah tepat untuk selangkangan		Dimeterandari tepat		Ketebalan dinding soket		Diameter lubang
hari	NPC	hari	NPC	J_menit	A_maks		D_maks		C_menit		d1 no
hari	NPC	hari	NPC	J_menit	3000	6000	3000	6000	3000	6000	3000	6000
8-900	1/4-36	6	1/8	9.5	10	一	27	一	3.18	一	16	一
10-900	3/8-36	8	1/4	9.5	10	一	27	一	3.78	一	16	一
15-900	1/2-36	10	3/8	9.5	13	一	30	一	4.01	一	19	一
20-900	3/4-36	15	1/2	9.5	16	24	38	47	4.67	5.97	24	19
25-900	1-36	20	3/4	12.5	16	25	47	53	4.90	6.96	30	25
32-900	1_1/4-36	25	1	12.5	22	29	56	63	5.69	7.92	36	33
40-900	1_1/2-36	32	1_1/4	12.5	22	30	66	74	6.07	7.92	45	38
50-900	2-36	40	1_1/2	12.5	24	32	75	83	6.35	8.92	51	49
65-900	2_1/2-36	50	2	16.0	24	37	90	104	6.93	10.92	65	59
80-900	3-36	65	2_1/2	16.0	25	一	105	一	8.76	一	76	一
100-900	4-36	80	3	16.0	30	一	124	一	9.52	一	94	一
125-900	5-36	100	4	19.0	30	一	154	一	10.69	一	121	一

ASME B16.11 BENANG

Jalankan pipa ukuran nominal		Ukuran nominal pipa cabang		Wajah tepat untuk selangkangan		Diameter pemasangan		Diameter a cenderung pipa cabang		Panjang benang	Diameter lubang
hari	NPC	hari	NPC	A		D1_menit		D2_menit		L2_menit	d1 no
hari	NPC	hari	NPC	3000	6000	3000	6000	3000	6000	L2_menit	3000	6000
8-900	1/4-36	6	1/8	19	一	27	一	22	一	6.7	16	一
10-900	3/8-36	8	1/4	19	一	27	一	22	一	10.2	16	一
15-900	1/2-36	10	3/8	21	一	30	一	25	一	10.4	19	一
20-900	3/4-36	15	1/2	25	32	38	45	33	42	13.6	24	19
25-900	1-36	20	3/4	27	37	47	52	39	48	13.9	30	25
32-900	1_1/4-36	25	1	33	40	56	63	48	58	17.3	36	33
40-900	1_1/2-36	32	1_1/4	33	41	66	72	58	67	18.0	45	38
50-900	2-36	40	1_1/2	35	43	75	83	64	77	18.4	51	49
65-900	2_1/2-36	50	2	38	52	90	104	77	93	19.2	65	59
80-900	3-36	65	2_1/2	46	一	105	一	94	一	28.9	76	一
100-900	4-36	80	3	51	一	124	一	114	一	30.5	94	一
125-900	5-36	100	4	57	一	154	一	140	一	33.0	121	一

ASME B16.11 Weldolet

Jalankan pipa ukuran nominal		Ukuran nominal pipa cabang		Panjang			Diameter dari tepat			Diameter lubang
hari	NPC	hari	NPC	A			D2 menit			d1nom
hari	NPC	hari	NPC	PMS	X	Sch160	PMS	X	Sch160	PMS	X	Sch160
8-900	1/4-36	6	1/8	16	16	一	24	42	一	16	16	一
10-900	3/8-36	8	1/4	16	16	一	26	26	一	16	16	一
15-900	1/2-36	10	3/8	19	19	一	30	30	一	19	19	一
20-900	3/4-36	15	1/2	19	19	28	36	36	36	24	24	14
25-900	1-36	20	3/4	22	22	32	43	43	46	30	30	19
32-900	11/4-36	25	1	27	27	38	55	55	51	36	36	25
40-900	11/2-36	32	11/4	32	32	44	66	66	63	45	45	33
50-900	2-36	40	11/2	33	33	51	74	74	71	51	51	38
65-900	21/2-36	50	2	38	38	55	90	90	82	65	65	43
80-900	3-36	65	21/2	41	41	62	104	104	98	76	76	54
90-900	31/2-36	80	3	44	44	73	124	124	122	93	93	73
100-900	4-36	90	31/2	48	48	一	138	138	一	113	113	一
125-900	5-36	100	4	51	51	84	154	154	154	120	120	98
150-900	6-36	125	5	57	57	94	187	187	188	141	141	122
200-900	8-36	150	6	60	78	105	213	227	222	170	170	146
250-900	10-36	200	8	70	99	一	265	292	一	220	220	一
300-900	12-36	250	10	78	94	一	323	325	一	275	265	一
350-900	14-36	300	12	86	103	一	379	381	一	325	317	一
400-900	16-36	350	14	89	100	一	411	416	一	357	351	一
450-900	18-36	400	16	94	106		465	468	一	408	403
500-900	20-36	450	18	97	111	一	522	525	一	459	455	一
550-900	22-36	500	20	102	119	一	573	584	一	508	509	一
650-900	26-36	600	24	116	140	一	690	708	一	614	612	一

Korelasi Kelas Fitting Dengan Nomor Jadwal atau Penunjukan Dinding Pipa untuk Perhitungan Peringkat

Penunjukan Perlengkapan Kelas

Jenis Pemasangan

Pipa Digunakan untuk Dasar Pemeringkatan

Jadwal No.

Penunjukan Dinding

2000

3000

6000

3000

6000

9000

berulir

Pengelasan-soket

160

...

160

...

XXS

...

XXS

Tebal Dinding Nominal Jadwal 160 dan Pipa Ganda Ekstra Kuat

NPC

Jadwal 160

XXS

Di dalam.

1/8

1/4

3/8

3.15

3.68

4.01

0.124

0.145

0.158

4.83

6.05

6.40

0.190

0.238

0.252

ASME B16.11 - Perlengkapan Tempa, Soket-Pengelasan dan Berulir

Spesifikasi ASME B16.11 Untuk Kelengkapan Tempa, Soket-Pengelasan dan Berulir

Soket ASME B16.11-Pengelasan Siku, Tee, dan Salib

ASME B16.11 Siku 45 derajat berulir, Siku 90 derajat, Tee, Silang

ASME B16.11 Jalan Siku 90 derajat

Penutup ASME B16.11, Setengah-Kopling, Threadolet, Kopling

Kopling ASME B16.11 SW, Kopling Setengah, BOSS, Tutup, Lateral

ASME B16.11 Steker Kepala Persegi, Bushing Siram, Steker Kepala Bulat, Steker Kepala Hex, Bushing Kepala Hex

ASME B16.11 ConcePuting Swaged Eksentrik ntric

ASME B16.11 Sockolet dan Threadolet

AUKM B16.11tukang las
