Dimensi Flange ASME B16.47 Seri B
Dec 24, 2025
ASME B16.47 Seri B menetapkan-flensa pipa berdiameter besar dalam ukuran NPS 26 (DN 650) hingga NPS 60 (DN 1500). Tentang dimensi flensa, toleransi, bahan, penandaan, dan peringkat tekanan. Standar ini mencakup flensa dengan kelas tekanan 75, 150, 300, 400, 600, dan 900. Standar ANSI B16.47 terbatas pada flensa leher las dan flensa buta.

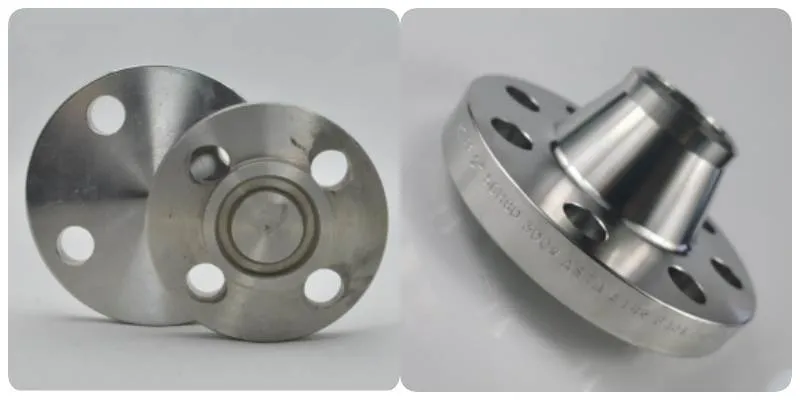

ASME/ANSI B16.47 Menyediakan:
- Flensa Leher Las
- Flensa Buta
Penandaan Flange ASME B16.47
- Nama: Nama pabrikan
- Bahan: Ditempa, ASTM xxx.
- Peringkat Tekanan: (Kelas 75, 150, 300, 400, 600, atau 900)
- Kesesuaian: standar ASME B16.
- Ukuran: NPS
- Flensa Sambungan Cincin
- Penandaan Bahan Berganda
Peringkat Tekanan ASME B16.47 Seri B: 75 150 300 400 600 900
|
ASTM A105 |
ASTM A350 |
ASTM A182 |
ASTM A216 |
ASTM A352 |
ASTM A217 |
ASTM A351 |
ASTM A240 |
|
ASTM A515 |
ASTM A537 |
ASTM A203 |
ASTM A515 |
ASTM A203 |
ASTM A204 |
ASTM A387 |
/ |
Bahan pelat hanya dapat digunakan untuk flensa buta
Cincin ASME B16.47-Dimensi Permukaan Sambungan
|
Ukuran Pipa Nominal untuk Kelas |
Alur Nomor |
Dimensi Alur |
Radius di Dasar,R |
Diameter dari Dibesarkan Bagian,K |
|||||
|
Melempar Diameter,P |
Kedalaman,E |
Lebar,F |
|||||||
|
300 |
400 |
600 |
900 |
||||||
|
26 |
26 |
26 |
. . . |
R93 |
749.30 |
12.70 |
19.84 |
1.5 |
810 |
|
28 |
28 |
28 |
. . . |
R94 |
800.10 |
12.70 |
19.84 |
1.5 |
861 |
|
30 |
30 |
30 |
. . . |
R95 |
857.25 |
12.70 |
19.84 |
1.5 |
917 |
|
32 |
32 |
32 |
. . . |
R96 |
914.40 |
14.27 |
23.01 |
1.5 |
984 |
|
34 |
34 |
34 |
. . . |
R97 |
965.20 |
14.27 |
23.01 |
1.5 |
1 035 |
|
36 |
36 |
36 |
. . . |
R98 |
1 022.35 |
14.27 |
23.01 |
1.5 |
1 092 |
|
. . . |
. . . |
. . . |
26 |
R100 |
749.30 |
17.48 |
30.18 |
2.3 |
832 |
|
. . . |
. . . |
. . . |
28 |
R101 |
800.10 |
17.48 |
33.32 |
2.3 |
889 |
|
. . . |
. . . |
. . . |
30 |
R102 |
857.25 |
17.48 |
33.32 |
2.3 |
946 |
|
. . . |
. . . |
. . . |
32 |
R103 |
914.40 |
17.48 |
33.32 |
2.3 |
1 003 |
|
. . . |
. . . |
. . . |
34 |
R104 |
965.20 |
20.62 |
36.53 |
2.3 |
1 067 |
|
. . . |
. . . |
. . . |
36 |
R105 |
1 022.35 |
20.62 |
36.53 |
2.3 |
1 124 |
CATATAN:
Dimensi dalam mm.
CATATAN: (1) Tinggi bagian yang ditinggikan sama dengan kedalaman dimensi alurE, tetapi tidak tunduk pada toleransiE. Kontur wajah penuh mungkin digunakan.
Toleransi Dimensi
E (kedalaman): +0.41, −0,00
F (lebar): ±0,20
P (diameter nada): ±0,13
R (radius di bawah): +0.8, −0,0 untuk R Kurang dari atau sama dengan 1,5; ±0,8 untuk R > 1,5
Sudut 23 derajat: ±1∕2 derajat

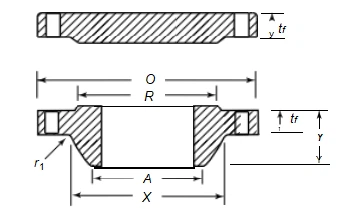

Dimensi Flensa ANSI B16 47 Seri B Kelas 75
| Pipa | Minimum Ketebalan Flensa, tf [Catatan (1)] |
Data Pusat | Dinaikkan Menghadapi |
Pengeboran | Radius | Panjang Baut, L [Catatan (4), (5)]Baut Pejantan |
|||||||
| Nominal Pipa Ukuran |
OD dari Flensa, O |
Las Leher Flens |
Buta Flens |
Panjang Melalui Hub, Y |
Diam. dari Hub, X [Catatan (2)] |
Pusat Diam. Atas, A [Catatan (3)] |
Dinaikkan Menghadapi Diam., R |
Diam. dari Baut Lingkaran |
Jumlah dari Baut lubang |
Diam. dari Baut Lubang, di dalam. |
Diam. dari Baut, di dalam. |
Minimum fillet Jari-jari, r1 |
Dinaikkan Menghadapi 1,6mm |
| 26 | 760 | 31.8 | 31.8 | 57 | 676 | 661.9 | 705 | 723.9 | 36 | 3∕4 | 5∕8 | 8 | 115 |
| 28 | 813 | 31.8 | 31.8 | 60 | 727 | 712.7 | 756 | 774.7 | 40 | 3∕4 | 5∕8 | 8 | 115 |
| 30 | 864 | 31.8 | 31.8 | 64 | 778 | 763.5 | 806 | 825.5 | 44 | 3∕4 | 5∕8 | 8 | 115 |
| 32 | 914 | 33.5 | 35.1 | 68 | 829 | 814.3 | 857 | 876.3 | 48 | 3∕4 | 5∕8 | 8 | 120 |
| 34 | 965 | 33.5 | 36.6 | 72 | 879 | 865.1 | 908 | 927.1 | 52 | 3∕4 | 5∕8 | 8 | 120 |
| 36 | 1 034 | 35.1 | 40.9 | 84 | 935 | 915.9 | 965 | 992.1 | 40 | 7∕8 | 3∕4 | 10 | 130 |
| 38 | 1 084 | 36.6 | 42.9 | 87 | 986 | 966.7 | 1 016 | 1 042.9 | 40 | 7∕8 | 3∕4 | 10 | 130 |
| 40 | 1 135 | 36.6 | 42.9 | 91 | 1 037 | 1 017.5 | 1 067 | 1 093.7 | 44 | 7∕8 | 3∕4 | 10 | 130 |
| 42 | 1 186 | 38.1 | 46.2 | 94 | 1 087 | 1 068.3 | 1 118 | 1 144.5 | 48 | 7∕8 | 3∕4 | 10 | 135 |
| 44 | 1 251 | 41.4 | 47.8 | 103 | 1 140 | 1 119.1 | 1 175 | 1 203.5 | 36 | 1 | 7∕8 | 10 | 150 |
| 46 | 1 302 | 42.9 | 49.3 | 106 | 1 191 | 1 169.9 | 1 226 | 1 254.3 | 40 | 1 | 7∕8 | 10 | 150 |
| 48 | 1 353 | 44.6 | 52.6 | 110 | 1 242 | 1 220.7 | 1 276 | 1 305.1 | 44 | 1 | 7∕8 | 10 | 160 |
| 50 | 1 403 | 46.2 | 54.1 | 114 | 1 294 | 1 271.5 | 1 327 | 1 355.9 | 44 | 1 | 7∕8 | 10 | 160 |
| 52 | 1 457 | 46.2 | 55.6 | 119 | 1 345 | 1 322.3 | 1 378 | 1 409.7 | 48 | 1 | 7∕8 | 10 | 160 |
| 54 | 1 508 | 47.8 | 58.9 | 124 | 1 397 | 1 373.1 | 1 429 | 1 460.5 | 48 | 1 | 7∕8 | 10 | 160 |
| 56 | 1 575 | 49.3 | 60.5 | 133 | 1 451 | 1 423.9 | 1 486 | 1 521.0 | 40 | 1 1∕8 | 1 | 11 | 170 |
| 58 | 1 626 | 50.8 | 62 | 137 | 1 502 | 1 474.7 | 1 537 | 1 571.8 | 44 | 1 1∕8 | 1 | 11 | 180 |
| 60 | 1 676 | 54.1 | 65.3 | 143 | 1 553 | 1 525.5 | 1 588 | 1 622.6 | 44 | 1 1∕8 | 1 | 11 | 185 |
Dimensi Flensa ANSI B16 47 Seri B Kelas 150
| Pipa | Minimum Ketebalan Flensa, tf [Catatan (1)] |
Data Pusat | Dinaikkan Menghadapi |
Pengeboran | Radius | Panjang Baut, L [Catatan (4), (5)]Baut Pejantan |
|||||||
| Nominal Pipa Ukuran |
OD dari Flensa, O |
Las Leher Flens |
Buta Flens |
Panjang Melalui Hub, Y |
Diam. dari Hub, X [Catatan (2)] |
Pusat Diam. Atas, A [Catatan (3)] |
Dinaikkan Menghadapi Diam., R |
Diam. dari Baut Lingkaran |
Jumlah dari Baut lubang |
Diam. dari Baut Lubang, di dalam. |
Diam. dari Baut, di dalam. |
Minimum fillet Jari-jari, r1 |
Dinaikkan Menghadapi 1,6mm |
| 26 | 786 | 39.9 | 42.9 | 87 | 684 | 661.9 | 711 | 744.5 | 36 | 7∕8 | 3∕4 | 10 | 140 |
| 28 | 837 | 42.9 | 46.2 | 94 | 735 | 712.7 | 762 | 795.3 | 40 | 7∕8 | 3∕4 | 10 | 145 |
| 30 | 887 | 42.9 | 49.3 | 98 | 787 | 763.5 | 813 | 846.1 | 44 | 7∕8 | 3∕4 | 10 | 145 |
| 32 | 941 | 44.4 | 52.6 | 106 | 840 | 814.3 | 864 | 900.2 | 48 | 7∕8 | 3∕4 | 10 | 150 |
| 34 | 1 005 | 47.8 | 55.6 | 109 | 892 | 865.1 | 921 | 957.3 | 40 | 1 | 7∕8 | 10 | 165 |
| 36 | 1 057 | 50.8 | 57.2 | 116 | 945 | 915.9 | 972 | 1 009.6 | 44 | 1 | 7∕8 | 10 | 165 |
| 38 | 1 124 | 52.6 | 62 | 122 | 997 | 968.2 | 1 022 | 1 069.8 | 40 | 1 1∕8 | 1 | 10 | 185 |
| 40 | 1 175 | 54.1 | 65.3 | 127 | 1 049 | 1 019.0 | 1 080 | 1 120.6 | 44 | 1 1∕8 | 1 | 10 | 185 |
| 42 | 1 226 | 57.2 | 66.8 | 132 | 1 102 | 1 069.8 | 1 130 | 1 171.4 | 48 | 1 1∕8 | 1 | 11 | 190 |
| 44 | 1 276 | 58.9 | 69.8 | 135 | 1 153 | 1 120.6 | 1 181 | 1 222.2 | 52 | 1 1∕8 | 1 | 11 | 195 |
| 46 | 1 341 | 60.5 | 73.2 | 143 | 1 205 | 1 171.4 | 1 235 | 1 284.2 | 40 | 1 1∕4 | 1 1∕8 | 11 | 205 |
| 48 | 1 392 | 63.5 | 76.2 | 148 | 1 257 | 1 222.2 | 1 289 | 1 335.0 | 44 | 1 1∕4 | 1 1∕8 | 11 | 210 |
| 50 | 1 443 | 66.8 | 79.5 | 152 | 1 308 | 1 273.0 | 1 340 | 1 385.8 | 48 | 1 1∕4 | 1 1∕8 | 11 | 215 |
| 52 | 1 494 | 68.3 | 82.6 | 156 | 1 360 | 1 323.8 | 1 391 | 1 436.6 | 52 | 1 1∕4 | 1 1∕8 | 11 | 220 |
| 54 | 1 549 | 69.8 | 85.9 | 161 | 1 413 | 1 374.6 | 1 441 | 1 492.2 | 56 | 1 1∕4 | 1 1∕8 | 11 | 225 |
| 56 | 1 600 | 71.6 | 88.9 | 165 | 1 465 | 1 425.4 | 1 492 | 1 543.0 | 60 | 1 1∕4 | 1 1∕8 | 14 | 225 |
| 58 | 1 675 | 73.2 | 91.9 | 173 | 1 516 | 1 476.2 | 1 543 | 1 611.4 | 48 | 1 3∕8 | 1 1∕4 | 14 | 235 |
| 60 | 1 726 | 74.7 | 95.2 | 178 | 1 570 | 1 527.0 | 1 600 | 1 662.2 | 52 | 1 3∕8 | 1 1∕4 | 14 | 240 |
Dimensi Flensa ANSI B16 47 Seri B Kelas 300
| Pipa | Minimum Ketebalan Flensa, tf [Catatan (1)] |
Data Pusat | Dinaikkan Menghadapi |
Pengeboran | Radius | Panjang Baut, L [Catatan (4), (5)]Baut Pejantan |
|||||||
| Nominal Pipa Ukuran |
OD dari Flensa, O |
Las Leher Flens |
Buta Flens |
Panjang Melalui Hub, Y |
Diam. dari Hub, X [Catatan (2)] |
Pusat Diam. Atas, A [Catatan (3)] |
Dinaikkan Menghadapi Diam., R |
Diam. dari Baut Lingkaran |
Jumlah dari Baut lubang |
Diam. dari Baut Lubang, di dalam. |
Diam. dari Baut, di dalam. |
Minimum fillet Jari-jari, r1 |
Dinaikkan Menghadapi 1,6mm |
| 26 | 867 | 87.4 | 87.4 | 143 | 702 | 665.2 | 737 | 803.1 | 32 | 1 3∕8 | 1 1∕4 | 14 | 270 |
| 28 | 921 | 87.4 | 87.4 | 148 | 756 | 716 | 787 | 857.2 | 36 | 1 3∕8 | 1 1∕4 | 14 | 270 |
| 30 | 991 | 92.2 | 92.2 | 156 | 813 | 768.4 | 845 | 920.8 | 36 | 1 1∕2 | 1 3∕8 | 14 | 285 |
| 32 | 1 054 | 101.6 | 101.6 | 167 | 864 | 819.2 | 902 | 977.9 | 32 | 1 5∕8 | 1 1∕2 | 16 | 310 |
| 34 | 1 108 | 101.6 | 101.6 | 171 | 917 | 870 | 952 | 1 031.7 | 36 | 1 5∕8 | 1 1∕2 | 16 | 310 |
| 36 | 1 171 | 101.6 | 101.6 | 179 | 965 | 920.8 | 1 010 | 1 089.2 | 32 | 1 3∕4 | 1 5∕8 | 16 | 320 |
| 38 | 1 222 | 109.5 | 109.5 | 190 | 1 016 | 971.6 | 1 060 | 1 140.0 | 36 | 1 3∕4 | 1 5∕8 | 16 | 335 |
| 40 | 1 273 | 114.3 | 114.3 | 197 | 1 067 | 1 022.4 | 1 115 | 1 190.8 | 40 | 1 3∕4 | 1 5∕8 | 16 | 345 |
| 42 | 1 334 | 117.6 | 117.6 | 203 | 1 118 | 1 074.7 | 1 168 | 1 244.6 | 36 | 1 7∕8 | 1 3∕4 | 16 | 355 |
| 44 | 1 384 | 125.5 | 125.5 | 213 | 1 173 | 1 125.5 | 1 219 | 1 295.4 | 40 | 1 7∕8 | 1 3∕4 | 16 | 370 |
| 46 | 1 460 | 127 | 128.5 | 221 | 1 229 | 1 176.3 | 1 270 | 1 365.2 | 36 | 2 | 1 7∕8 | 16 | 380 |
| 48 | 1 511 | 127 | 133.4 | 222 | 1 278 | 1 227.1 | 1 327 | 1 416.0 | 40 | 2 | 1 7∕8 | 16 | 380 |
| 50 | 1 562 | 136.7 | 138.2 | 233 | 1 330 | 1 277.9 | 1 378 | 1 466.8 | 44 | 2 | 1 7∕8 | 16 | 400 |
| 52 | 1 613 | 141.2 | 142.5 | 241 | 1 383 | 1 328.7 | 1 429 | 1 517.6 | 48 | 2 | 1 7∕8 | 16 | 410 |
| 54 | 1 673 | 135.1 | 147.6 | 238 | 1 435 | 1 379.5 | 1 480 | 1 577.8 | 48 | 2 | 1 7∕8 | 16 | 400 |
| 56 | 1 765 | 152.4 | 155.4 | 267 | 1 494 | 1 430.3 | 1 537 | 1 651.0 | 36 | 2 3∕8 | 2 1∕4 | 17 | 450 |
| 58 | 1 827 | 152.4 | 160.3 | 273 | 1 548 | 1 481.1 | 1 594 | 1 713.0 | 40 | 2 3∕8 | 2 1∕4 | 17 | 450 |
| 60 | 1 878 | 149.4 | 165.1 | 270 | 1 599 | 1 531.9 | 1 651 | 1 763.8 | 40 | 2 3∕8 | 2 1∕4 | 17 | 450 |
Dimensi Flensa ANSI B16 47 Seri B Kelas 400
| Pipa | Minimum Ketebalan Flensa, tf [Catatan (1)] |
Data Pusat | Dinaikkan Menghadapi |
Pengeboran | Radius | Panjang Baut, L [Catatan (4), (5)]Baut Pejantan |
|||||||
| Nominal Pipa Ukuran |
OD dari Flensa, O |
Las Leher Flens |
Buta Flens |
Panjang Melalui Hub, Y |
Diam. dari Hub, X [Catatan (2)] |
Pusat Diam. Atas, A [Catatan (3)] |
Dinaikkan Menghadapi Diam., R |
Diam. dari Baut Lingkaran |
Jumlah dari Baut lubang |
Diam. dari Baut Lubang, di dalam. |
Diam. dari Baut, di dalam. |
Minimum fillet Jari-jari, r1 |
Dinaikkan Menghadapi 6,4 mm |
| 26 | 851 | 88.9 | 88.9 | 149 | 689 | 660.4 | 711 | 781 | 28 | 1 1∕2 | 1 3∕8 | 11 | 290 |
| 28 | 914 | 95.2 | 95.2 | 159 | 740 | 711.2 | 762 | 838.2 | 24 | 1 5∕8 | 1 1∕2 | 13 | 310 |
| 30 | 972 | 101.6 | 101.6 | 170 | 794 | 762 | 819 | 895.4 | 28 | 1 5∕8 | 1 1∕2 | 13 | 320 |
| 32 | 1 035 | 108 | 108 | 179 | 845 | 812.8 | 873 | 952.5 | 28 | 1 3∕4 | 1 5∕8 | 13 | 345 |
| 34 | 1 086 | 111.3 | 111.3 | 187 | 899 | 863.6 | 927 | 1 003.3 | 32 | 1 3∕4 | 1 5∕8 | 14 | 345 |
| 36 | 1 156 | 119.1 | 119.1 | 200 | 952 | 914.4 | 981 | 1 066.8 | 28 | 1 7∕8 | 1 3∕4 | 14 | 370 |
| 38 | … | … | … | … | … | … | … | … | … | … | … | … | … |
| 40 | … | … | … | … | … | … | … | … | … | … | … | … | … |
| 42 | … | … | … | … | … | … | … | … | … | … | … | … | … |
| 44 | … | … | … | … | … | … | … | … | … | … | … | … | … |
| 46 | … | … | … | … | … | … | … | … | … | … | … | … | … |
| 48 | … | … | … | … | … | … | … | … | … | … | … | … | … |
| 50 | … | … | … | … | … | … | … | … | … | … | … | … | … |
| 52 | … | … | … | … | … | … | … | … | … | … | … | … | … |
| 54 | … | … | … | … | … | … | … | … | … | … | … | … | … |
| 56 | … | … | … | … | … | … | … | … | … | … | … | … | … |
| 58 | … | … | … | … | … | … | … | … | … | … | … | … | … |
| 60 | … | … | … | … | … | … | … | … | … | … | … | … | … |
Dimensi Flensa ANSI B16 47 Seri B Kelas 600
| Pipa | Minimum Ketebalan Flensa, tf [Catatan (1)] |
Data Pusat | Dinaikkan Menghadapi |
Pengeboran | Radius | Panjang Baut, L [Catatan (4), (5)]Baut Pejantan |
|||||||
| Nominal Pipa Ukuran |
OD dari Flensa, O |
Las Leher Flens |
Buta Flens |
Panjang Melalui Hub, Y |
Diam. dari Hub, X [Catatan (2)] |
Pusat Diam. Atas, A [Catatan (3)] |
Dinaikkan Menghadapi Diam., R |
Diam. dari Baut Lingkaran |
Jumlah dari Baut lubang |
Diam. dari Baut Lubang, di dalam. |
Diam. dari Baut, di dalam. |
Minimum fillet Jari-jari, r1 |
Dinaikkan Menghadapi 6,4 mm |
| 26 | 889 | 111.3 | 111.3 | 181 | 698 | 660.4 | 727 | 806.4 | 28 | 1 3∕4 | 1 5∕8 | 13 | 360 |
| 28 | 952 | 115.8 | 115.8 | 190 | 752 | 711.2 | 784 | 863.6 | 28 | 1 7∕8 | 1 3∕4 | 13 | 375 |
| 30 | 1 022 | 125.5 | 127 | 205 | 806 | 762 | 841 | 927.1 | 28 | 2 | 1 7∕8 | 13 | 395 |
| 32 | 1 086 | 130 | 134.9 | 216 | 861 | 812.8 | 895 | 984.2 | 28 | 2 1∕8 | 2 | 13 | 415 |
| 34 | 1 162 | 141.2 | 144.3 | 233 | 914 | 863.6 | 952 | 1 054.1 | 24 | 2 3∕8 | 2 1∕4 | 14 | 440 |
| 36 | 1 213 | 146 | 150.9 | 243 | 968 | 914.4 | 1 010 | 1 104.9 | 28 | 2 3∕8 | 2 1∕4 | 14 | 460 |
| 38 | … | … | … | … | … | … | … | … | … | … | … | … | … |
| 40 | … | … | … | … | … | … | … | … | … | … | … | … | … |
| 42 | … | … | … | … | … | … | … | … | … | … | … | … | … |
| 44 | … | … | … | … | … | … | … | … | … | … | … | … | … |
| 46 | … | … | … | … | … | … | … | … | … | … | … | … | … |
| 48 | … | … | … | … | … | … | … | … | … | … | … | … | … |
| 50 | … | … | … | … | … | … | … | … | … | … | … | … | … |
| 52 | … | … | … | … | … | … | … | … | … | … | … | … | … |
| 54 | … | … | … | … | … | … | … | … | … | … | … | … | … |
| 56 | … | … | … | … | … | … | … | … | … | … | … | … | … |
| 58 | … | … | … | … | … | … | … | … | … | … | … | … | … |
| 60 | … | … | … | … | … | … | … | … | … | … | … | … | … |
Dimensi Flensa ANSI B16 47 Seri B Kelas 900
| Pipa | Minimum Ketebalan Flensa, tf [Catatan (1)] |
Data Pusat | Dinaikkan Menghadapi |
Pengeboran | Radius | Panjang Baut, L [Catatan (4), (5)]Baut Pejantan |
|||||||
| Nominal Pipa Ukuran |
OD dari Flensa, O |
Las Leher Flens |
Buta Flens |
Panjang Melalui Hub, Y |
Diam. dari Hub, X [Catatan (2)] |
Pusat Diam. Atas, A [Catatan (3)] |
Dinaikkan Menghadapi Diam., R |
Diam. dari Baut Lingkaran |
Jumlah dari Baut lubang |
Diam. dari Baut Lubang, di dalam. |
Diam. dari Baut, di dalam. |
Minimum fillet Jari-jari, r1 |
Dinaikkan Menghadapi 6,4 mm |
| 26 | 1 022 | 134.9 | 153.9 | 259 | 743 | 660.4 | 762 | 901.7 | 20 | 2 5∕8 | 2 1∕2 | 11 | 450 |
| 28 | 1 105 | 147.6 | 166.6 | 276 | 797 | 711.2 | 819 | 971.6 | 20 | 2 7∕8 | 2 3∕4 | 13 | 495 |
| 30 | 1 181 | 155.4 | 176 | 289 | 851 | 762 | 876 | 1 035.0 | 20 | 3 1∕8 | 3 | 13 | 510 |
| 32 | 1 238 | 160.3 | 185.7 | 303 | 908 | 812.8 | 927 | 1 092.2 | 20 | 3 1∕8 | 3 | 13 | 530 |
| 34 | 1 314 | 171.4 | 195 | 319 | 962 | 863.6 | 991 | 1 155.7 | 20 | 3 3∕8 | 3 1∕4 | 14 | 565 |
| 36 | 1 346 | 173 | 201.7 | 325 | 1 016 | 914.4 | 1 029 | 1 200.2 | 24 | 3 1∕8 | 3 | 14 | 570 |
| 38 | … | … | … | … | … | … | … | … | … | … | … | … | … |
| 40 | … | … | … | … | … | … | … | … | … | … | … | … | … |
| 42 | … | … | … | … | … | … | … | … | … | … | … | … | … |
| 44 | … | … | … | … | … | … | … | … | … | … | … | … | … |
| 46 | … | … | … | … | … | … | … | … | … | … | … | … | … |
| 48 | … | … | … | … | … | … | … | … | … | … | … | … | … |
| 50 | … | … | … | … | … | … | … | … | … | … | … | … | … |
| 52 | … | … | … | … | … | … | … | … | … | … | … | … | … |
| 54 | … | … | … | … | … | … | … | … | … | … | … | … | … |
| 56 | … | … | … | … | … | … | … | … | … | … | … | … | … |
| 58 | … | … | … | … | … | … | … | … | … | … | … | … | … |
| 60 | … | … | … | … | … | … | … | … | … | … | … | … | … |
CATATAN UMUM:
(a) Dimensi dalam mm kecuali dinyatakan lain.
CATATAN:
(1) Ketebalan flensa minimum tidak termasuk ketebalan permukaan yang ditinggikan
(2) Dimensi ini untuk ujung hub yang besar, yang bisa lurus atau meruncing.
(3) Untuk pengelasan dan kemiringan.
(4) Panjang baut stud tidak termasuk tinggi titik.
(5) Panjang baut yang tidak tercantum dalam tabel dapat ditentukan sesuai dengan Lampiran D Tidak Wajib.
