Proses Bevel dan Pengolahan Pipa



Bevel adalah permukaan miring yang dibuat di ujung pipa baja sebelum pengelasan. Terutama di industri seperti minyak & gas, petrokimia, pembangkit listrik, pembuatan kapal, dan konstruksi pipa. Sudut kemiringan yang umum adalah sudut kemiringan 37,5 derajat, dan menghasilkan sudut 75 derajat ketika dua pipa disambung.



Biaya beveling pipa biasanya berkisar dari$5 hingga $45per ujung pada tahun 2026, tergantung pada diameter pipa, ketebalan dinding, dan material (misalnya, Baja Tahan Karat vs. Baja Karbon). Ini adalah langkah persiapan penting untuk pengelasan pipa minyak dan gas, memastikan penetrasi yang dalam melalui sudut kemiringan V, J, atau U-yang tepat.





Jenis Bevel Pipa Umum

1. V-Tunggal Miring
2. V-Kemiringan Ganda
3. J-Kemiringan / Kemiringan Majemuk
4. Potongan Persegi / Ujung Polos

Tipe Miring	Tebal Dinding Pipa (t)	Sudut Standar	Aplikasi
Akhir Biasa	t Kurang dari atau sama dengan 3mm	Potongan Persegi	Tekanan-rendah, las soket
V-Kemiringan	3mm	37,5 derajat (± 2,5 derajat)	Pipa minyak & gas standar
Senyawa V	t > 22mm	37,5 derajat dan 10 derajat	Bejana tekan berdinding-yang berat
J-Kemiringan	Presisi Tinggi	5 derajat hingga 20 derajat dengan Radius	Pengelasan orbital, pipa bawah laut



Hubungi sekarang

Proses Beveling Pipa Baja

1. Pemotongan Pipa
2. Menghadap Akhir
3. Pemesinan Bevel (Penggilingan Manual, Mesin Beveling, Beveling Termal)

4. Deburring dan Pembersihan
5. Inspeksi Dimensi



Dimensi Kemiringan Pipa

Barang	Nilai Khas
Sudut Miring	37,5 derajat ± 2,5 derajat
Muka Akar (Tanah)	1,6mm
Termasuk Sudut	75 derajat
Tipe Ujung Pipa	BE (Ujung Miring)

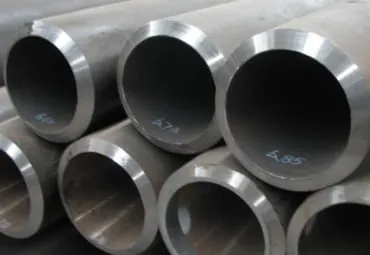

Beveling Pipa Stainless Steel adalah proses penting dalam aplikasi industri dan konstruksi yang melibatkan pengelasan pipa bersama-sama. Tepi miring diperlukan untuk memastikan bahwa lasan menembus cukup dalam ke dalam Pipa untuk menciptakan sambungan yang kuat dan-tahan lama. Proses beveling pipa melibatkan pemotongan ujung pipa pada sudut tertentu, tergantung pada jenis sambungan yang dibutuhkan.



Ada beberapa metode yang digunakan untuk memotong Bevel Pipa baja, antara lain pengarsipan tangan, penggilingan, penggilingan, dan pemotongan api. Pengarsipan dengan tangan adalah metode paling sederhana, namun memakan waktu-dan tidak cukup presisi untuk pipa besar. Penggilingan dan penggilingan lebih akurat, namun memerlukan peralatan khusus yang mungkin mahal. Pemotongan api adalah metode yang paling umum dan paling hemat-biaya, namun tidak selalu cocok untuk semua jenis pipa.



Pemotongan api melibatkan penggunaan obor bahan bakar oksi-untuk memanaskan ujung Pipa hingga suhu yang diinginkan, kemudian menggunakan alat untuk membentuk kemiringan. Prosesnya memerlukan keterampilan dan pengalaman untuk memastikan bahwa bevel dipotong pada sudut dan kedalaman yang benar. Temperatur pipa baja juga harus dipantau secara hati-hati agar tidak terjadi panas berlebih yang dapat menyebabkan distorsi dan melemahkan pipa.



Proses Beveling Pipa ASTM A312 TP304 biasanya dilakukan sebelum mengelas pipa bersama-sama. Ujung pipa yang miring disejajarkan untuk membentuk sambungan, dan tukang las menggunakan panas untuk menyatukan kedua bagian tersebut. Kedalaman bevel menentukan berapa banyak bahan pengisi yang digunakan dalam pengelasan dan seberapa kuat sambungannya.



ASTM A312Pipa TP316Lbeveling adalah proses penting di banyak industri yang melibatkan sistem perpipaan. Prosesnya melibatkan pemotongan ujung pipa pada sudut tertentu untuk memastikan lasan yang kuat dan tahan lama. Ada beberapa metode yang digunakan untuk memotong bevel, yang paling umum adalah pemotongan api. Ujung pipa yang miring disejajarkan dan dilas menjadi satu untuk menghasilkan sambungan yang kuat. Teknik beveling dan pengelasan yang tepat sangat penting dalam memastikan integritas dan keandalan sistem perpipaan.



Jenis Ujung Pipa baja

PE	Akhir Biasa
MENJADI	Ujung Miring
T&C	Berulir dan Digandeng
BERALUR	Ujung pipa beralur



Kelemahan Metode Beveling

Penggilingan Tangan	Obor atau Pemotong Plasma	Mesin Beveling Portabel	Mesin Beveling Stasioner
Potensi bahaya keselamatan	Bahaya kebakaran	Potensi bahaya kabel listrik	Tidak cocok untuk-pemesinan di lokasi
Bahaya kebakaran	Membutuhkan sentuhan	Kemungkinan masalah penjagaan	Biaya investasi yang relatif tinggi
Membuat banyak kekacauan	Membuat banyak kekacauan	Membutuhkan wadah chip	-
Waktu-memakan waktu	Tidak dapat beroperasi pada semua material	Perkakas tanah khusus yang mahal	-
Kualitas kemiringan tidak konsisten	Membutuhkan Oksigen atau udara bertekanan kering	Waktu-memakan waktu	-
Roda gerinda yang mahal	Tidak dapat memproses J-kemiringan atau bentuk khusus	-	-
Tidak dapat memproses J-kemiringan atau bentuk khusus	-	-	-



Bahan Umumnya Miring

• Pipa baja karbon (ASTM A106 Gr.B)
• Pipa baja tahan karat (304/316)
• Pipa baja tahan karat dupleks (Dupleks 2205/2507)
• Pipa paduan nikel (Inkonel 625 / Hastelloy C276)
• Pipa baja paduan



Standar yang relevan meliputi:

• ASME B16.25
• Spesifikasi pipa ASTM Internasional
• Standar pipa API





T: Apa itu beveling pipa dan mengapa hal itu perlu?

A: Beveling pipa adalah proses membentuk ujung pipa untuk membuat sudut antara dinding pipa dan permukaan ujungnya.



T: Berapa sudut standar untuk kemiringan pipa?

J: Standar paling umum adalah 37,5 derajat (± 2,5 derajat), sebagaimana ditentukan oleh ASME B16.25 untuk sebagian besar ketebalan dinding.



T: Apa jenis bevel pipa yang paling umum?

J: Jenis bevel standar industri meliputiV-kemiringan (sudut 37,5 derajat), J-kemiringan, kemiringan U-, dan kemiringan Majemuk. Meskipun bevel V-merupakan standar untuk pengelasan manual pada pipa terjadwal 40/80, bevel J-lebih disukai untuk pengelasan orbital otomatis karena memungkinkan kontrol root pass yang lebih konsisten dan mengurangi konsumsi logam pengisi.



T: Mengapa kemiringan J-digunakan dan bukan kemiringan V-?

J: AJ-bevel sering digunakan dalam pengelasan otomatis atau orbital. Hal ini memerlukan lebih sedikit logam pengisi dan memberikan kontrol yang lebih baik terhadap root pass, meskipun mesinnya lebih mahal.



T: Dapatkah Anda membuat kemiringan pada pipa dengan ketebalan dinding lebih dari 22 mm?

J: Ya. Untuk ketebalan lebih dari 22 mm (0,88 inci), disarankan menggunakan bevel majemuk untuk mengurangi jumlah logam las yang dibutuhkan dan mengatur masukan panas.



T: Berapa perbedaan harga antara beveling baja karbon dan baja tahan karat?

J: Baja tahan karat miring biasanya berharga 30-50% lebih mahal karena kecepatan pemesinan yang lebih lambat dan kebutuhan akan pendinginan khusus serta mata bor bermutu tinggi.
