Apa Perbedaan Antara Pipa Dan Tabung

Aug 18, 2020

Apa perbedaan antara Pipe dan Tube?

Orang-orang menggunakan kata pipa dan tabung secara bergantian, dan mereka berpikir bahwa keduanya sama. Namun, ada perbedaan yang signifikan antara pipa dan tabung.

Jawaban singkatnya adalah: PIPA adalah tabung bulat untuk mendistribusikan fluida dan gas, yang ditentukan oleh ukuran pipa nominal (NPS atau DN) yang mewakili indikasi kasar kapasitas pengangkutan pipa; TABUNG adalah bagian berongga bulat, persegi panjang, persegi atau oval yang diukur dengan diameter luar (OD) dan ketebalan dinding (WT), dinyatakan dalam inci atau milimeter.

Apa itu Pipe?

Pipa adalah penampang berlubang dengan penampang bulat untuk pengangkutan produk. Produknya meliputi cairan, gas, pelet, bubuk, dan lainnya.

Dimensi terpenting suatu pipa adalah diameter luar (OD) bersama dengan ketebalan dinding (WT). OD dikurangi 2 kali WT (susunan acara) menentukan diameter dalam (ID) pipa, yang menentukan kapasitas cairan pipa.

Steel Pipes

Contoh OD dan ID yang sebenarnya

Diameter luar sebenarnya

NPS 1 OD aktual =1,5 / 16&kutipan; (33,4 mm)
NPS 2 OD aktual =2,3 / 8&kutipan; (60,3 mm)
NPS 3 OD aktual =3½" (88,9 mm)
NPS 4 OD aktual =4½&kutipan; (114,3 mm)
NPS 12 OD aktual =12¾&kutipan; (323,9 mm)
NPS 14 OD aktual =14&kutipan; (355,6 mm)

Diameter dalam sebenarnya dari pipa 1 inci.

NPS 1-SCH 40=OD33,4 mm -WT. 3,38 mm - ID 26,64 mm
NPS 1-SCH 80=OD33,4 mm -WT. 4,55 mm - ID 24,30 mm
NPS 1-SCH 160=OD33,4 mm -WT. 6,35 mm - ID 20,70 mm

Seperti ditentukan di atas, diameter dalam ditentukan oleh diameter sisi luar (OD) dan ketebalan dinding (WT).

Parameter mekanis yang paling penting untuk pipa adalah peringkat tekanan, kekuatan luluh, dan keuletan.

Kombinasi standar Ukuran Pipa Nominal dan Ketebalan Dinding (jadwal) dicakup oleh spesifikasi ASME B36.10 dan ASME B36.19 (masing-masing, pipa karbon dan paduan, dan pipa baja tahan karat).

Apa itu Tube?

Nama TUBE mengacu pada bagian berlubang bulat, persegi, persegi panjang dan oval yang digunakan untuk peralatan tekanan, untuk aplikasi mekanis, dan untuk sistem instrumentasi.

Tabung ditunjukkan dengan diameter luar dan ketebalan dinding, dalam inci atau milimeter.

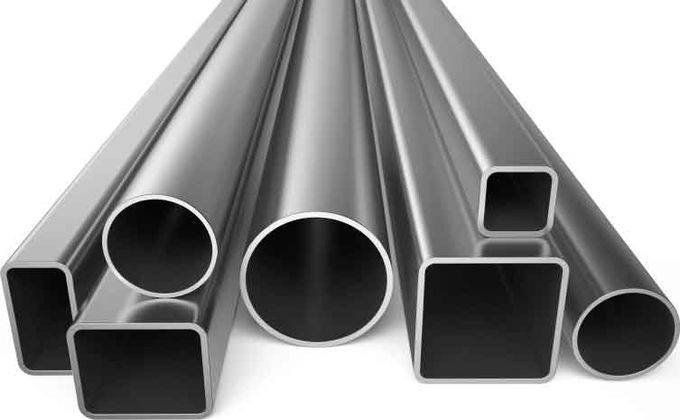

Steel Tubes

Pipe vs Tube, 10 perbedaan mendasar

PIPA vs TABUNG	PIPA BAJA	TABUNG BAJA
Dimensi Utama (Bagan Ukuran Pipa dan Tabung)	Dimensi terpenting suatu pipa adalah diameter luar (OD) bersama dengan ketebalan dinding (WT). OD dikurangi 2 kali WT (SCHEDULE) menentukan diameter dalam (ID) pipa, yang menentukan kapasitas cairan pipa. NPS tidak sesuai dengan diameter sebenarnya, ini merupakan indikasi kasar	Dimensi terpenting untuk tabung baja adalah diameter luar (OD) dan ketebalan dinding (WT). Parameter ini dinyatakan dalam inci atau milimeter dan menyatakan nilai dimensi sebenarnya dari bagian berlubang.
Ketebalan dinding	Ketebalan pipa baja ditandai dengan" Schedule" nilai (yang paling umum adalah Sch. 40, Sch. STD., Sch. XS, Sch. XXS). Dua pipa dengan NPS berbeda dan jadwal yang sama memiliki ketebalan dinding yang berbeda dalam inci atau milimeter.	Ketebalan dinding tabung baja dinyatakan dalam inci atau milimeter. Untuk pipa, ketebalan dinding juga diukur dengan nomenklatur pengukur.
Jenis Pipa dan Tabung (Bentuk)	Putaran saja	Bulat, persegi panjang, persegi, oval
Rentang produksi	Ekstensif (hingga 80 inci ke atas)	Rentang yang lebih sempit untuk tabung (hingga 5 inci), lebih besar untuk tabung baja untuk aplikasi mekanis
Toleransi (kelurusan, dimensi, kebulatan, dll) dan kekuatan Pipa vs. Tabung	Toleransi ditetapkan, tetapi agak longgar. Kekuatan bukanlah perhatian utama.	Tabung baja diproduksi dengan toleransi yang sangat ketat. Tubular menjalani pemeriksaan kualitas beberapa dimensi, seperti kelurusan, kebulatan, ketebalan dinding, permukaan, selama proses pembuatan. Kekuatan mekanik merupakan perhatian utama untuk tabung.
Proses produksi	Pipa umumnya dibuat untuk disimpan dengan proses yang sangat otomatis dan efisien, misalnya pabrik pipa memproduksi secara kontinyu dan stok distributor pakan di seluruh dunia.	Pembuatan tabung lebih lama dan melelahkan
Waktu pengiriman	Bisa pendek	Umumnya lebih lama
Harga pasar	Harga per ton relatif lebih rendah dibandingkan tabung baja	Lebih tinggi karena produktivitas pabrik yang lebih rendah per jam, dan karena persyaratan yang lebih ketat dalam hal toleransi dan inspeksi
Bahan	Berbagai macam bahan tersedia	Tubing tersedia dalam baja karbon, paduan rendah, baja tahan karat, dan paduan nikel; tabung baja untuk aplikasi mekanis sebagian besar dari baja karbon
Akhiri Koneksi	Yang paling umum adalah ujung miring, polos dan disekrup	Ujung berulir dan beralur tersedia untuk koneksi yang lebih cepat di lokasi
