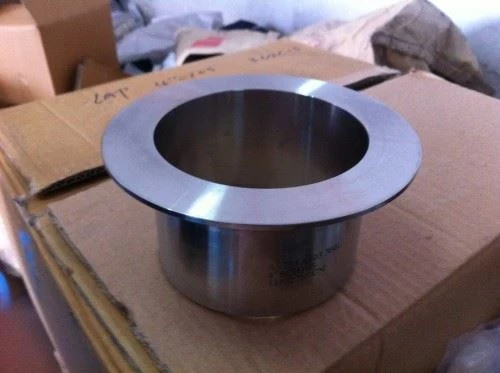

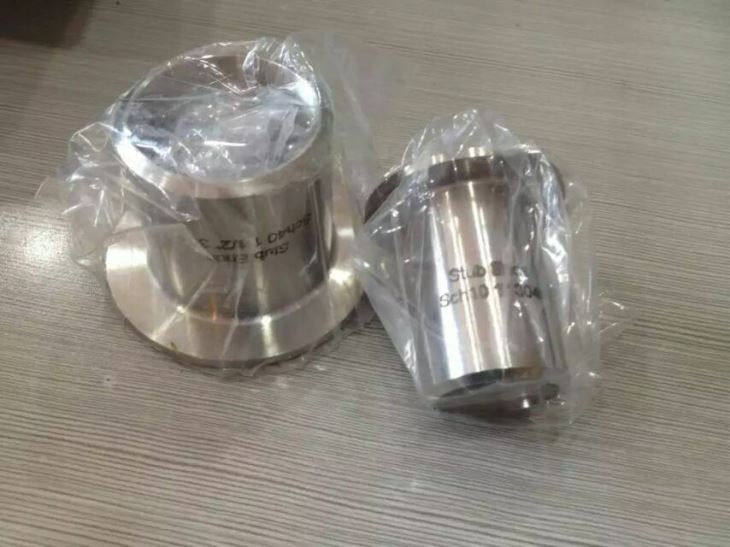

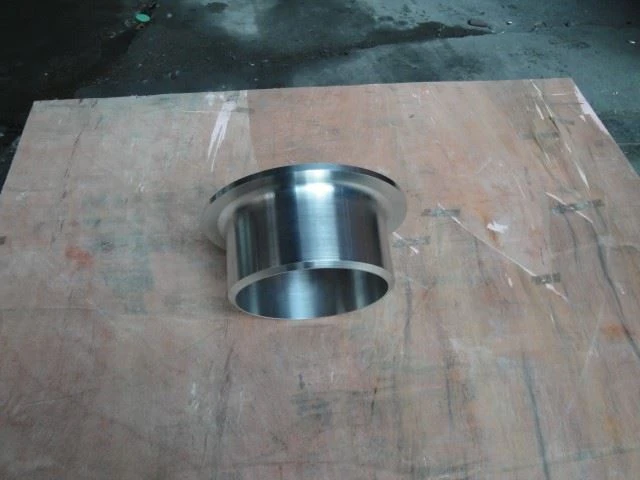

ASTM A 403 Stub End

S 31254 Stub End MSS SP-43 ASTM A 403 UNS S 31254 Seamless Stub End 8 ″ SCH 20 Jenis: UNS S 31254 Bahan Akhir Rintisan Seamless: F 44 (254 SMO, UNS S31 254, EN 1. 4547) Ukuran: 8 ″ Standar: MSS SP-43 WT: SCH 20

Kirim permintaan

MSS SP-43 ASTM A 403 UNS S 31254 Seamless Stub End 8 ″ SCH 20

1.Spesifikasi / Fitur Utama

Ketik: UNS S 31254 Seamless Stub End
Bahan: F 44 (254 SMO, UNS S31 254, EN 1. 4547)
Ukuran: 8 ″
Standar: MSS SP-43
WT: SCH 20

2.Komposisi Kimia dan Sifat Mekanik untukF 44 (254 SMO, UNS S31 254, EN 1. 4547)

Komposisi Kimia dan Sifat Mekanik untuk F 44 (254 SMO, UNS S31 254, EN 1. 4547)

Kualitas baja

Komposisi kimia

Kinerja Mekanis

(Maks)

M N

(Maks)

Kekuatan tarik
(Min), Mpa

Kekuatan luluh
(Min), Mpa

F 44 (254 SMO, UNS S31 254, EN 1. 4547)

0.02

0.80

1.00

0.030

0.010

17.50–18.50

19.50–20.50

0.18-0.25

6.00-6.50

0.50-1.00

680

300

3. Daftar Isi

1 Dimensi butt welded Stub Berakhir jadwal 10 S MSS SP-43 tipe A / B

2 TOLERANSI DIMENSI DARI STUB SELESAI MSS SP-43

MSS SP-43 ASTM A403 UNS S31254 Seamless Stub End 8

Dimensi butt welded Stub Berakhir jadwal 10 S MSS SP-43 tipe A / B

NPS	OD	T	G	F	R Tipe A	R Tipe B
4	114.3	3.05	157.2	76.2	11.18	0.76
5	141.3	3.40	185.7	76.2	11.18	1.52
6	168.3	3.40	215.9	88.9	12.7	1.52
8	219.1	3.76	269.9	101.6	12.7	1.52
10	273.1	4.19	323.9	127	12.7	1.52
12	323.9	4.57	381	152.4	12.7	1.52
14	355.6	4.78	412.8	152.4	12.70	1.52
16	406.4	4.78	469.9	152.4	12.7	1.52
18	457.2	4.78	533.4	152.4	12.70	1.52
20	508	5.54	584.2	152.4	12.70	1.52
24	609.6	6.35	692.2	152.4	12.7	1.52

Dimensi dalam milimeter kecuali dinyatakan sebaliknya. Bobot dalam kilogram dan kira-kira diberikan.

TOLERANSI DIMENSI DARI STUB SELESAI MSS SP-43

Ukuran Pipa Nominal	1 / {{1}} hingga {{2}}. 1 / 2	3 hingga {{{2}}}}. {{2}} / 2	4	5 hingga 8	10 hingga 18	20 hingga 24
Diameter Luar di Ujung Pengelasan (OD)	0.8	0.8	0.8	+ 1.6 – 0.8	+ 2.29 – 0.76	+ 3.05 – 0.76
Panjang Keseluruhan (F)	1.6	1.6	1.6	1.6	2	2
Diameter Luar Lap (G)	+ 0 – 0.76	+ 0 – 0.76	+ 0 – 0.76	+ 0 – 0.76	+ 0 – 1.6	+ 0 – 1.6
Ketebalan Lap (T)	+ 1.52 – 0	+ 1.52 – 0	+ 1.52 – 0	+ 1.52 – 0	+ 1.52 – 0	+ 1.52 – 0
Radius Fillet of Lap (R)	+ 0 – 0.76	+ 0 – 0.76	+ 0 – 1.6	+ 0 – 1.6	+ 0 – 1.6	+ 0 – 1.6
Ketebalan dinding (t)	Tidak kurang dari 87. 5% dari Tebal Dinding Nominal

Toleransi dimensi dalam milimeter kecuali dinyatakan sebaliknya.

Catatan:

Tipe A untuk Flensa Sambungan Lap
Tipe B untuk Selipkan Flensa
MSS SP-43 hanya mencakup fitting buttweld stainless steel yang dibuat untuk digunakan dengan Jadwal 5 S dan 10 Pipa S dan Stub Berakhir cocok untuk digunakan dengan Jadwal 40 pipa S, sebagaimana didefinisikan dalam ASME B 36. 19. Dimensi dan toleransi dimensi yang ditentukan dalam MSS SP-43 secara substansial sama dengan yang ada di ASME B 16. 9 spesifikasi dari NPS 1 / 2 - NPS {{11 }}. Kecuali berkenaan dengan diameter luar pada bevel.
