Penopang Pipa Kriogenik

Penopang Pipa Kriogenik

Penyangga pipa berinsulasi dingin digunakan dalam aplikasi kriogenik untuk mencegah penumpukan panas, kondensasi, dan pembentukan es. Braket ini biasanya terbuat dari bahan dengan ketahanan panas yang sangat baik, seperti busa poliuretan atau kaca busa, untuk menjaga suhu rendah yang diperlukan di dalam pipa.

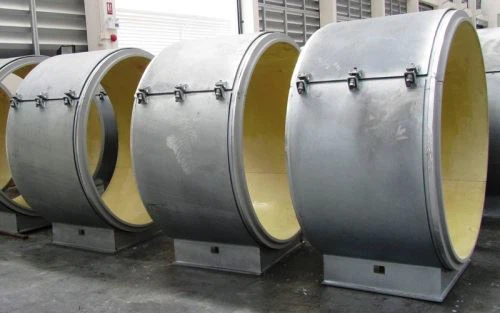

Penopang Pipa Kriogenik, sering disebut Cold Shoes, adalah komponen umum pada jalur layanan perpipaan bersuhu rendah seperti yang terdapat pada pabrik pengolahan gas alam cair (LNG) serta jalur lain yang terlibat dalam pencairan gas lainnya.

Penyangga pipa kriogenik diperlukan saat memproduksi, memproses, mengangkut, dan mendistribusikan gas cair seperti Liquefied Natural Gas (LNG) atau Liquefied Petroleum Gas (LPG) yang dapat mencapai suhu serendah -165 derajat c. Penyangga pipa pra-insulasi kriogenik (juga dikenal sebagai 'sepatu dingin') yang menggunakan busa poliuretan densitas tinggi (HD PUF) sebagai media insulasi kriogenik bantalan beban yang sangat efektif.

Cold shoe adalah penyangga pipa yang digunakan untuk aplikasi kriogenik di mana perpindahan suhu dingin dari pipa ke rak pipa baja di sekitarnya tidak diinginkan. Dukungan ini dapat digunakan untuk suhu hingga -320 derajat Fahrenheit. Jenis rakitan pelana pipa berinsulasi khusus ini dibuat dengan pelat dasar baja karbon, pelana baja tahan karat 304L, dan blok insulasi. Ukuran keseluruhan berkisar dari 25" x 19" x 12-¾" hingga 29" x 25" x 13-3/8". Sepatu pipa ini diproduksi untuk menopang ukuran pipa dengan diameter mulai dari 36″ hingga 42″ NPS.

Standar Pendukung Pipa Pra-Insulasi:
A.ANSI/ASME B31.1 & B31.3
B. Masyarakat Standardisasi Produsen SP-58, 69, & 89.

Pertimbangansuhu kriogenikketika memilih material untuk penyangga pipa kriogenik sangatlah penting. Selain kehilangan dan peningkatan panas, masalah juga terjadi ketika beroperasi pada suhu rendah, kondensasi atmosfer harus dipertimbangkan dan saluran seperti itu biasanya diisolasi dengan bahan dengan penutup luar atau segel yang disebut penghalang uap. Penghalang ini mencegah insulasi menyerap kelembapan. Oleh karena itu, oleh karena itu, beban tidak diperbolehkan menembus isolasi. Kebanyakan insulasi suhu rendah memiliki rasio kompresi yang rendah dan harus memberikan pelindung untuk melindungi bagian luar insulasi pipa. Pelindung seperti itu harus sesuai dengan diameter luar isolator dan menutupi busur 180 derajat.

Untuk sistem perpipaan kriogenik, penyangga pipa harus berada di bagian luar insulasi dan harus ulet pada suhu rendah untuk menahan tekanan serta memiliki konduktivitas termal yang relatif rendah. Dan penghalang uap tidak boleh diganggu dalam tawar-menawar. Oleh karena itu, penyangga pipa kriogenik harus dipenuhi dengan persyaratan minimum berikut.

Penyangga Pipa dikatakan lebih ringan dari balok kayu.
Tahan terhadap korosi
Tahan terhadap kondisi cuaca luar ruangan
Kuat secara fisik terhadap gaya tekan dan tekuk serta geser
Pengangkut tersebut harus sesuai untuk produksi massal yang ekonomis.
Penyerapan air yang rendah – memberikan ketahanan terhadap retak akibat akumulasi es selama pengoperasian.
Tahan panas dan api

Penyangga isolasi dingin biasanya terbuat dari
Busa poliuretan berkepadatan tinggi
Insulasi busa fenolik
Poliisosianurat atau PIR
