Baut Stud L7M
pengencang
Jenis: Baut Pendek, Baut U, Washer Datar, Baut Hex (Ulir Penuh, Ulir Sebagian), Sekrup Tutup Kepala Soket Hex, Washer Pegas, Batang Berulir, Mur Hex
Ukuran: DIN:M6-M100, DIN:M6-M64, ASME 1/4"-5", 1/2"-2 1/2"
Standar Produksi: ASME B18.2.1, ASME B18.2.2, ASME B18.22.1, DIN931, DIN933, DIN912, DIN 934, DIN 125, DIN 127,DIN 975, DIN 976, DIN 3570
Selesai: Galvanis Dingin, Galvanis Panas, PTFE, Seng-Nikel, Lapisan Hitam, Polos

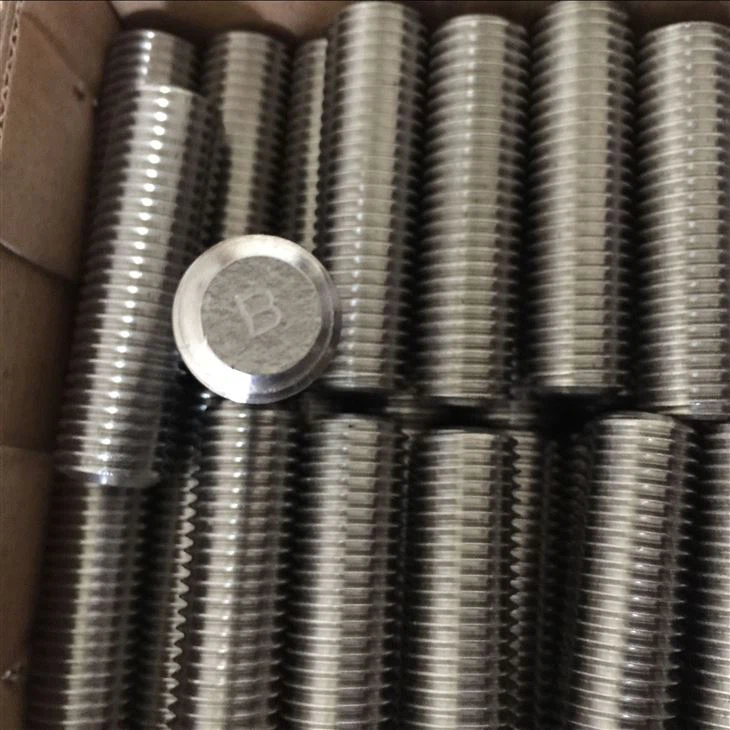

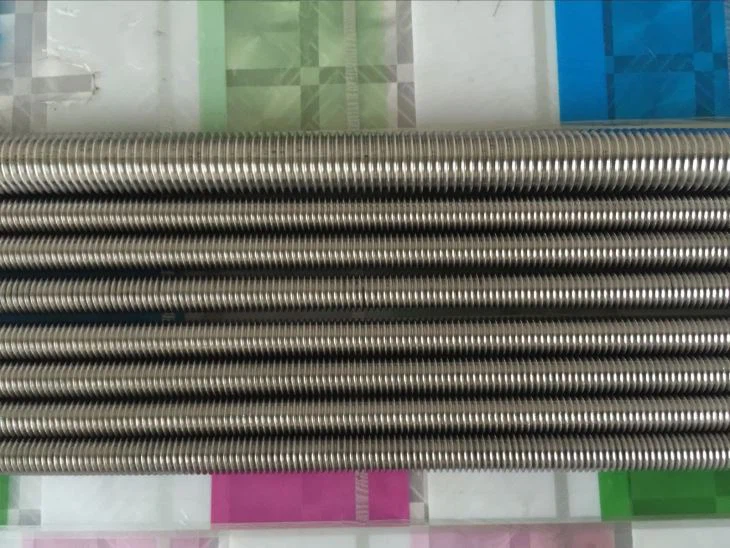

baut stud L7M
1. apa baut stud L7M?
Baut Stud ASTM A320 L7 dirancang khusus untuk kinerja suhu RENDAH. Pengencang ini biasanya digunakan untuk katup, flensa, alat kelengkapan, dan bejana tekan. Spesifikasi ASTM merekomendasikan nilai dampak Charpy minimum untuk Baut Stud ASTM A320 L7M menjadi 20-ft-lbf @ -100F. Uji impak Charpy menentukan jumlah total energi yang diserap oleh material selama patah, sehingga menunjukkan ketangguhan takik material. Tes ini, juga dikenal sebagai uji patah pendulum, dimulai pada pergantian abad ke-20 ketika pertama kali dikembangkan oleh SB Russell dan Georges Charpy, dan masih digunakan untuk menguji pengencang bermutu tinggi dan produk lainnya hingga hari ini.
2.Spesifikasi Baut ASTM A320 L7M
Standar | Penamaan |
|---|---|
| ASTM | A320 : Kelas L7M, L7, B8, B8M |
| Persyaratan Benang Baut Astm A320 | UNC & UNF, ASME B1.1, Kelas 2A (Fastenal akan memeriksa dan menerima suku cadang dengan pengukur no-go 1A) |
| Proses Pembuatan Baut Astm A320 | Pos Dingin, Menggambar Kawat, Perlakuan Panas, Memasukkan penyadapan, Inspeksi, Pelapisan Permukaan, Pengepakan |
| Waktu pengiriman Baut Astm A320 | produk kustom akan sesuai dengan kebutuhan khusus, produk Reguler adalah sekitar 7-15 hari |
| Lapisan Baut ASTM A320 L7M | Kadmium, Oksida Hitam, Teflon, Galvanis, Seng, Xilan, Lainnya Berdasarkan Permintaan |
| Kepala Baut Astm A320 | Persegi, Hex, Hex flange, Bulat, T-head, Flat & Segitiga dll |
| Tipe Leher Baut ASTM A320 L7M | Persegi, Hex, Oval, Segitiga & Knurled dll |
Dimensi Baut Astm A320 | ASME B18.3, B18.2.1 |
Meleleh Asal | Amerika Selatan/Eropa Timur/Jepang/Korea |
Asal Produk | Buatan India |
Konfigurasi Ulir Baut Astm A320 | B1.13M 6j Metrik Benang Kasar dan ASME B1.1 2Ulir Terpadu A/3A Inci |
Sertifikasi Baut Astm A320 | Bersertifikat Ganda Sesuai Kode ASME & ASTM |
Sertifikasi Tambahan | Bersertifikat Merkblatt AD 2000 W2, Bersertifikat PED 97/23/EC |
Persyaratan Wajib | Bebas dari Kontaminasi Radioaktif & Merkuri |
Persyaratan tambahan | Kepatuhan NACE MR0175 / MR0103 /ISO 15156 |
| Sampel Baut Astm A320 | Ya |
| Syarat pembayaran | Western Union, T/T, Paypal, Perdagangan Jaminan 30 persen deposit & keseimbangan sebelum pengiriman atau L/C |
3. Spesifikasi ASTM Terkait
ASTM A193 / A193M – 16 : Spesifikasi untuk Baut Suhu Tinggi, dengan Koefisien Ekspansi yang Sebanding dengan Baja Tahan Karat Austenitik
ASTM A1082 / A1082M – 16 : Spesifikasi untuk Pengerasan Presipitasi Kekuatan Tinggi dan Baut Baja Tahan Karat Dupleks untuk Aplikasi Tujuan Khusus
ASTM F2281 : Spesifikasi untuk Baut Baja Tahan Karat dan Paduan Nikel, Sekrup Tutup Hex, dan Stud, untuk Penunjukan Aplikasi Tahan Panas dan Suhu Tinggi
ASTM A1014 / A1014M – 16 : Spesifikasi untuk Pengerasan Curah Hujan (UNS N07718) untuk Layanan Suhu Tinggi
ASTM A962 / A962M – 16a : Spesifikasi Persyaratan Umum untuk Baut yang Dimaksudkan untuk Digunakan pada Suhu Apapun dari Cryogenic hingga Creep Range
ASTM A638 / A638M : Spesifikasi untuk Precipitation Hardening Iron Base Superalloy Bars, Forgings, dan Forging Stock untuk Layanan Suhu Tinggi
Dimensi Baut Hex Berat A320
Dimensi Baut Hex Berat ASTM A320
Diameter (D) | Diameter Tubuh (D) | Di seberang Rumah Susun (P) | Melintasi Sudut © | Tinggi Kepala (H) | Panjang Benang (T) | |||||
|---|---|---|---|---|---|---|---|---|---|---|
MAKSIMAL | MIN | MAKSIMAL | MIN | MAKSIMAL | MIN | MAKSIMAL | MIN | <> | > 6" | |
1/2 | 0.515 | 0.482 | 0.875 | 0.85 | 1.01 | 0.969 | 0.364 | 0.302 | 1.25 | 1.5 |
5/8 | 0.642 | 0.605 | 1.062 | 1.031 | 1.227 | 1.175 | 0.444 | 0.378 | 1.5 | 1.75 |
3/4 | 0.768 | 0.729 | 1.25 | 1.212 | 1.443 | 1.383 | 0.524 | 0.455 | 1.75 | 2 |
7/8 | 0.895 | 0.852 | 1.438 | 1.394 | 1.66 | 1.589 | 0.604 | 0.531 | 2 | 2.25 |
1 | 1.022 | 0.976 | 1.625 | 1.575 | 1.876 | 1.796 | 0.7 | 0.591 | 2.25 | 2.5 |
1 1/8 | 1.149 | 1.098 | 1.812 | 1.756 | 2.093 | 2.002 | 0.78 | 0.658 | 2.5 | 2.75 |
1 1/4 | 1.277 | 1.223 | 2 | 1.938 | 2.309 | 2.209 | 0.876 | 0.749 | 2.75 | 3 |
1 3/8 | 1.404 | 1.345 | 2.188 | 2.119 | 2.526 | 2.416 | 0.94 | 0.81 | 3 | 3.25 |
1 1/2 | 1.531 | 1.47 | 2.375 | 2.3 | 2.742 | 2.622 | 1.036 | 0.902 | 3.25 | 3.5 |
1 3/4 | 1.785 | 1.716 | 2.75 | 2.662 | 3.175 | 3.035 | 1.196 | 1.054 | 3.75 | 4 |
2 | 2.039 | 1.964 | 3.125 | 3.025 | 3.608 | 3.449 | 1.388 | 1.175 | 4.25 | 4.5 |
2 1/4 | 2.305 | 2.214 | 3.5 | 3.388 | 4.041 | 3.862 | 1.548 | 1.327 | 4.75 | 5 |
2 1/2 | 2.559 | 2.461 | 3.875 | 3.75 | 4.474 | 4.275 | 1.708 | 1.479 | 5.25 | 5.5 |
2 3/4 | 2.827 | 2.711 | 4.25 | 4.112 | 4.907 | 4.688 | 1.869 | 1.632 | 5.75 | 6 |
3 | 3.081 | 2.961 | 4.625 | 4.475 | 5.34 | 5.102 | 2.06 | 1.815 | 6.25 | 6. |
Dimensi Baut Hex ASTM A320
**Semua pengukuran dalam milimeter**
UKURAN NOMINAL (D) | DIAMETER TUBUH | KEPALA TEBAL TEBAL A193 | SEKITAR A193 DATA RUANG | SEKITAR A193 SUDUT | ||||
|---|---|---|---|---|---|---|---|---|
D (MAX) | D (MIN) | H (MAX) | H (MIN) | F (MAX) | F (MIN) | C (MAX) | C (MIN) | |
m10 | 10.00 | 9.78 | 6.63 | 6.17 | 17.00 | 15.73 | 18.48 | 17.77 |
m12 | 12.00 | 11.73 | 7.76 | 4.24 | 19.00 | 17.73 | 20.78 | 20.03 |
m14 | 14.00 | 13.73 | 9.09 | 8.51 | 22.00 | 20.67 | 24.25 | 23.35 |
m16 | 16.00 | 15.73 | 10.32 | 9.68 | 24.00 | 23.67 | 27.71 | 26.75 |
m20 | 20.00 | 19.67 | 12.88 | 12.12 | 30.00 | 29.16 | 34.64 | 32.95 |
m24 | 24.00 | 23.67 | 15.44 | 14.56 | 36.00 | 35.00 | 41.57 | 39.55 |
m30 | 30.00 | 29.67 | 19.48 | 17.92 | 46.00 | 45.00 | 53.12 | 50.85 |
m36 | 36.00 | 35.61 | 23.38 | 21.63 | 55.00 | 53.80 | 63.51 | 60.79 |
m42 | 42.00 | 41.38 | 26.97 | 25.03 | 65.00 | 62.90 | 75.06 | 71.71 |
m48 | 48.00 | 47.38 | 31.07 | 28.93 | 75.00 | 72.60 | 86.60 | 82.76 |
m56 | 56.00 | 55.26 | 36.2 | 33.80 | 85.00 | 82.20 | 98.15 | 93.71 |
m64 | 64.00 | 63.26 | 41.32 | 38.68 | 95.00 | 91.80 | 109.70 | 104.65 |
m72 | 72.00 | 71.26 | 46.45 | 43.55 | 105.00 | 101.40 | 121.24 | 115.60 |
m80 | 80.00 | 79.26 | 51.58 | 48.42 | 115.00 | 111.00 | 132.72 | 126.54 |
m90 | 90.00 | 89.13 | 57.74 | 54.26 | 130.00 | 125.50 | 150.11 | 143.07 |
m100 | 90.00 | 99.13 | 63.9 | 60.10 | 145.00 | 140.00 | 167.43 | 159.60 |
