Hastelloy B 3 N 10675 Orifice Flange
Hastelloy C 276 SO flange 1. Kualitas Tinggi 2 Harga Kompetitif 3. Waktu Produksi Pendek
ASME B 16. 36 UNS N 10675 DIN 2. 4600 mempercepat B 3 orifice flange orifice plate
1. Spesifikasi Hastelloy B 3
| Kelas | Paduan B Hastelloy 3 / UNS N 10675 |
| Standar | ASTM B 564, ASME SB 564 |
| Ukuran | ANSI / ASME B 16. 5, B 16. 47 Seri A& B, B. 16. 48, BS4 5 04, BS 10, DIN, EN - 10 92, MSS SP 44 |
| Ukuran | 1 / 2 " - 48" (1 5NB - 1 200NB) |
| Peringkat Kelas / Tekanan | 150 Kelas, 300 Kelas, B 3 Kelas, 900 Kelas, 1500 Kelas, 2500 Kelas, PN 6, PN 10, PN1 6, PN 25, PN 40, PN 6 4, dll. |
| Bentuk | Slip pada Flensa (SORF), Flensa berulir, Flensa leher las (WNRF), Flensa buta, Flensa las soket, Flensa sambungan sendi, Flensa sambungan cincin, Flensa tontonan flensa, Flensa ring spacer, Flensa leher las panjang, Flange leher nipo, Nipolet Flensa, Flensa Plat, Flensa Datar, Flensa Lubang, Flensa Tempa |
| Jenis Wajah Flange | Wajah Rata (FF), Wajah Terangkat (RF), Sambungan Tipe Ring (RTJ) |
Spesifikasi kelas
| STANDAR | WERKSTOFF NR. | UNS |
| Hastelloy B 3 | 2.4600 | N010675 |
Komposisi kimia
| Kelas | Ni | Mo | Cr | Fe | W | M N | C | Al | Ti | Si |
| Hastelloy B 3 | 65. 0 mnt | 28.5 | 1.5 | 1.5 | 3. 0 maks | 3. 0 maks | 0. 01 maks | 0. 50 maks | 0. 2 maks | Maks 10 |
Peralatan mekanis
| Massa jenis | Titik lebur | Kekuatan tarik | Kekuatan Hasil (0. 2% Offset) | Pemanjangan |
| 9. 2 g / cm 3 | 1370 °C (2550 °F) | Psi - 1, 15, 000, MPa - 760 | Psi - 52, 000, MPa - 350 | 40% |
Jenis-Jenis Pekerjaan Lain B 3 Flens
B 3 Hastelloy Slip On Plate Flensa (SORF)
UNS N 10675 Blind Flensa (BLRF)
Hastelloy B 3 Lubang Flensa
ASME SB 564 B 3 Flensa las paduan
Hastelloy B 3 Pemasok Flensa Socket Weld
ASTM B 564 Paduan B 3 Flensa Berulir
Alloy B 3 Flensa Leher las panjang
B 3 Hastelloy Forged Flange
Alloy B 3 Raised Face Weld Neck Flensa (WNRF)
ASTM B 564 Hastelloy B 3 Flensa Berulir
DIN 2. 4600 Flensa Leher las panjang
B 3 Alloy Ring Type Joint Flange (RTJ)
Alloy B 3 Pabrikan Nippo Flensa
B 3 Hastelloy Mengurangi Flensa
Paduan B 3 Flensa Tempa
DIN 2. 4600 SORF Flensa
Hastelloy B 3 Spacer
UNS N 10675 WNRF& Eksportir Flensa BLRF
2. Orifice Flensa
Lubang flensa
Orifice Flensa digunakan dengan orifice meter untuk tujuan mengukur laju aliran cairan atau gas di masing-masing pipa. Pasang tekanan" Penyadapan" ;, sebagian besar pada sisi 2 , yang berseberangan satu sama lain, dikerjakan dengan mesin ke dalam lubang orifis. Ini membuat lubang orifis yang terpisah atau penyadapan di dinding pipa tidak perlu.
Orifice Flensa umumnya datang dengan wajah Raised Faces atau RTJ (Ring Type Joint). Mereka, untuk semua keperluan intensif, sama seperti leher las dan selip pada flensa dengan permesinan ekstra.

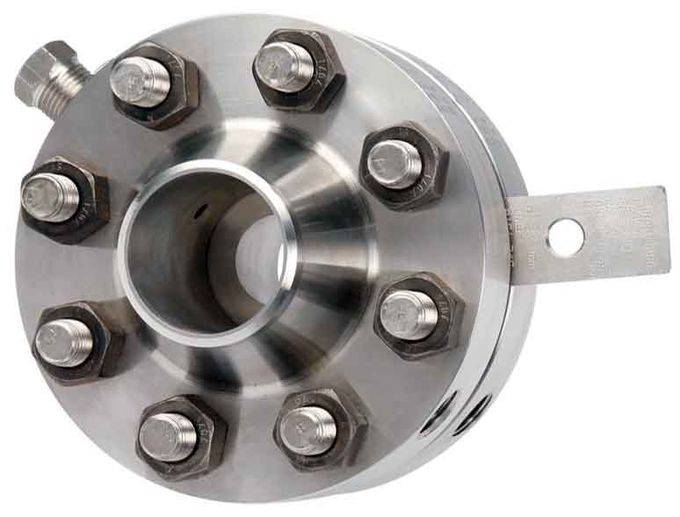

Gambar di sebelah kanan menunjukkan Flens Orifice set, di mana Plat Orifice dipasang dan sekrup jack dikerjakan. Sekrup jack ini digunakan untuk memfasilitasi pemisahan flensa untuk inspeksi atau penggantian Orifice Plate dan gasket.
Kisaran flensa lubang mencakup semua ukuran dan rentang standar, dan semua bahan flensa umum. Flensa tersedia dalam bentuk Welding Neck, Slip On, dan Threaded, dan biasanya dilengkapi dengan dua 1 / 2 "NPTpenyadapan di setiap flens.
Orang AmerikaNationalPipeTSudah meruncing
NPT adalah sambungan yang paling dikenal dan paling banyak digunakan di mana benang pipa menyediakan sambungan mekanis dan segel hidrolik. NPT memiliki ulir laki-laki dan perempuan yang meruncing dengan segel Teflon® atau senyawa penyambung.
ASME B 1. 20. 1 mencakup dimensi dan pengukuran benang pipa NPT untuk aplikasi tujuan umum.
ASME B 16. 36 mencakup Dimensi dan toleransi dimensi dari flensa lubang (mirip dengan yang dicakup dalam ASME B 16. 5) yang memiliki koneksi diferensial tekanan lubang. Cakupan terbatas pada flensa berikut:
Kelas Leher Pengelasan 300, 400, 600, 900, 1500, 2500
Slip On Class 300
Kelas Berurutan 300
Menggambar dari Orifice Flensa
