Panduan Jenis Ujung Pipa 2026: Membandingkan Miring, Berulir, Polos & Beralur

Jenis Ujung Pipa Umum:

· Ujung polos (PE):ujung polos umumnya digunakan untuk diameter lebih kecil dan memerlukan flensa slip{0}}dan sambungan las soket. Ujung polos juga umum digunakan pada pipa tahan karat, dupleks, dan-paduan nikel

· Ujung miring (BE):ini adalah jenis ujung pipa yang paling umum (pipa ujung miring disambung dengan pengelasan).

· Ujung berulir (TE):ujung berulir (yang umumnya NPT sesuai ASME B1.20.1 untuk pipa petrokimia) memerlukan alat kelengkapan berulir dan flensa dan digunakan untuk pipa atau saluran gas berukuran lebih kecil

· Ujung berulir dan berpasangan(S&C), umumnya digunakan untuk distribusi gas

· Ujung beralur (contoh pipa Victaulic):ini adalah pipa yang memungkinkan koneksi cepat, digunakan untuk-aplikasi non-penting

Membandingkan Ujung Miring, Berulir, Polos & Beralur

Tipe Akhir	Koneksi	Peringkat Tekanan	Kecepatan Instalasi	Aplikasi
Miring (BE)	Pengelasan Bokong	Paling tinggi	Lambat (membutuhkan pengelasan)	Pipa Minyak & Gas
Berulir (TE)	benang	Sedang/Rendah	Cepat	Utilitas Air/Gas
Biasa (PE)	Pengelasan Soket	Tinggi (Bore Kecil)	Sedang	Pengolahan Kimia
Beralur	Kopling Mekanis	Sedang	Tercepat	Alat Penyiram Kebakaran / HVAC

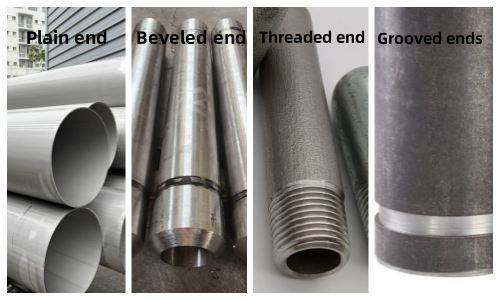

Ujung Pipa Polos, Miring, Berulir, dan Beralur

Sambungan Ujung Pipa Dan Aplikasinya

Tipe ujung pipa	Koneksi	Aplikasi
Ujung Biasa (PE)	Slip-pada flensa, soket-alat kelengkapan las	Pasokan Air dan Drainase, Perpipaan Industri Umum
Ujung Miring (BE)	Flensa leher las, Butt-fitting las,	Pipa Bertekanan-Diameter Tinggi-Besar
Ujung Berulir (TE)	Perlengkapan berulir, kopling, Flensa Berulir	Kecil-Bore + Rendah-Tekanan + Koneksi Cepat-
Ujung Beralur	Kopling mekanis, gasket, klem	Ruang HVAC, proteksi kebakaran berjalan

Istilah "ujung pipa" mengacu pada bagaimana pipa diselesaikan pada bagian ujungnya.

1. Ujung Miring (JADI AKHIR)

Ujung Miring (BE):Sudut standar 37,5 derajat (±2,5 derajat ) per ASME B16.25.

Bevel adalah permukaan yang tidak tegak lurus (tegak lurus) dengan permukaan lainnya. Sudut standar pada kemiringan pipa adalah 37,5 derajat tetapi sudut non standar lainnya dapat dihasilkan. Beveling pipa atau tubing adalah mempersiapkan ujung-ujungnya untuk pengelasan. Namun, ini juga dapat digunakan untuk menghaluskan ujung potongan demi alasan keamanan atau estetika. Ujung bevel disingkat pada gambar menjadi BE.



Proses beveling umumnya dilakukan secara otomatis. Hal ini karena mesin beveling pipa dapat memotong bevel lebih cepat dibandingkan dengan menggerinda dengan tangan, memotong dengan api, atau memutar pipa dengan mesin bubut. Lebih lanjut, proses otomatis memastikan adanya kemiringan pipa yang akurat dan konsisten setiap saat. Proses otomatis jauh lebih aman karena personel yang mengoperasikan tidak terkena bahaya yang sama seperti orang yang melakukan kemiringan pada pipa.



Ini adalah ujung yang paling umum digunakan dan digunakan pada pipa, nipel pipa, dan nipel swage.



2. Ujung Berulir (TE END)

Threaded End (TE): Dimesin untuk membentuk benang NPT atau BSP sesuai dengan ASME B1.20.1; Berulir Satu Ujung (TOE) atau Berulir Kedua Ujung (TBE).

Biasanya digunakan pada pipa berukuran 3" atau lebih kecil, sambungan berulir disebut sebagai pipa ulir. Dengan alur meruncing yang dipotong di ujung rangkaian pipa, pipa ulir dan alat kelengkapan ulir dapat dengan mudah dirakit tanpa pengelasan atau alat pemasangan permanen lainnya. Di Amerika Serikat, ulir pipa standar adalah Ulir Pipa Nasional (NPT). Alasannya adalah karena sambungan NPT dirakit, proses kebocorannya menjadi semakin sulit. Lancip standar untuk pipa NPT adalah 3/4" untuk setiap kaki. Ujung Berulir pada gambar disingkat TE.

Fitting berulir memiliki ulir jantan atau betina. Benang jantan dipotong di bagian luar pipa atau fitting, sedangkan benang betina dipotong di bagian dalam fitting. Saat pipa dan alat kelengkapan yang disekrup dipasang, dua bagian ditarik menjadi satu. Jarak yang ditarik menjadi satu disebut pengikatan benang.

3. Ujung Biasa (AKHIR PE)

Plain End (PE): Pipa baja dipotong tegak lurus terhadap sumbu pada sudut 90 derajat, tanpa beveling atau threading.

Pipa ujung nyeri adalah pipa yang dipotong 90 derajat tegak lurus terhadap jalur pipa. Alasan mengapa pipa ditetapkan sebagai ujung polos dan bukan ujung miring adalah ketika pipa akan digunakan dalam sambungan las soket atau untuk digunakan dengan flensa slip-on.

4. Ujung Beralur (GE END)– Raja Kecepatan

Mengapa ini menjadi tren di tahun 2026: Instalasi tercepat untuk proteksi kebakaran dan sistem HVAC.

Faktor ROI: Mengurangi jam kerja hingga 40% dibandingkan pengelasan tradisional.



Singkatan Ujung Pipa

• PE – Ujung Biasa

• BE – Ujung Miring

• TE – Ujung Berulir

• GE – Ujung Beralur

• PBE – Polos Kedua Ujungnya

• BBE – Miringkan Kedua Ujungnya

• TBE – Utas Kedua Ujungnya

• S&K – Berulir dan Digandeng

• POE/TOE/BOE – Salah Satu Ujung Polos/Berulir/Miring

• FE – Ujung Bergelang

• SE – Ujung Soket

Singkatan umum untuk jenis ujung pipa adalah sebagai berikut. Secara umum, ini digunakan untuk menggambarkan puting pipa pada gambar.



Gambar Ujung Pipa

PANJANG PIPA



Istilah yang digunakan untuk menyatakan panjang pipa baja adalah:

· "SRL" ("panjang acak tunggal"):artinya pipa tersebut mempunyai ukuran acak antara 5-7 meter; umumnya, pipa dengan diameter di bawah 2 inci dibuat dengan SRL, yaitu pipa dengan lubang lebih besar yang lebih pendek (atau setengah ukuran).

· "DRL" (panjang acak ganda):artinya pipa tersebut mempunyai ukuran acak antara 11-13 meter. Pipa dengan diameter di atas 2 inci tersedia dalam ukuran DRL

· Panjang Potong:pipa dipotong sesuai spesifikasi proyek. Ukuran khusus digunakan untuk menghemat biaya pengelasan di lokasi pemasangan.

Pertanyaan Umum:

1. Jenis ujung pipa apa yang paling umum digunakan dalam perpipaan industri?

Empat tipe ujung pipa utama adalah Ujung Biasa (PE), Ujung Miring (BE), Ujung Berulir (TE), dan Ujung Beralur (GE).

2. Apa Perbedaan Antara Pipa Ujung Biasa dan Pipa Ujung Bevel?

• Ujung polos (PE) adalah pipa baja yang dipotong secara vertikal, dengan potongan-siku-siku, yang dimaksudkan untuk pengelasan atau sambungan mekanis. Cocok untuk-pipa berdiameter kecil.

• Ujung miring (BE) mengacu pada potongan yang dibuat pada sudut tertentu (biasanya 30 derajat atau 37,5 derajat ), membentuk alur berbentuk V-untuk pengelasan. Cocok untuk sistem perpipaan-berdiameter besar dan bertekanan tinggi.

3. Bisakah saya menggunakan pipa ujung biasa dengan fitting miring?

Secara teknis ya, namun memerlukan{0}}perataan bidang. Untuk sistem-tekanan tinggi, disarankan untuk membeli ujung-yang miring dari pabrik untuk memastikan kepatuhan terhadap standar ASME.

4. Ujung pipa mana yang paling-efektif dari segi biaya untuk saluran air berukuran 4 inci?

Untuk saluran air yang tidak-kritis, Ujung Beralur adalah yang paling-efektif dari segi biaya karena mengurangi biaya tenaga kerja dan kemudahan pemeliharaan.

5. Kapan sebaiknya Anda memilih Ujung Miring (BE) dibandingkan Ujung Biasa?

Pilih Ujung Miring untuk sistem apa pun yang memerlukan Pengelasan Butt-, biasanya untuk pipa dengan diameter lebih dari 2 inci. Kemiringan 37,5 derajat menciptakan alur "V" yang memungkinkan pengelasan-penetrasi penuh.

6. Apakah Ujung Berulir (TE) dapat diandalkan untuk-saluran gas bertekanan tinggi?

Secara umum, tidak. Ujung berulir rentan terhadap kebocoran pada tekanan tinggi atau siklus termal. Sambungan berulir biasanya dibatasi pada saluran utilitas-tekanan rendah, lubang-kecil (Kurang dari atau sama dengan 2").

7. Berapa sudut kemiringan standar untuk pipa ASTM A106 atau A312?

Menurut ASME B16.25, sudut kemiringan standar adalah 37,5 derajat (±2,5 derajat ) dengan permukaan akar 1,6 mm (1/16").

8. Apakah pemasangan pipa Ujung Berulir lebih murah daripada pipa Ujung Miring?

Dalam hal tenaga kerja untuk-pipa berdiameter kecil, ya. Ujung berulir tidak memerlukan tukang las yang terampil.

9. Apa yang dimaksud dengan "BBE" dan "TBE" dalam spesifikasi pipa?

BBE: Kedua Ujungnya Miring.

TBE: Berulir Kedua Ujungnya.

PBE: Polos Kedua Ujungnya.

10. Ujung pipa mana yang terbaik untuk Stainless Steel 316L di lingkungan lepas pantai?

Ujung Miring (Butt-Weld) lebih unggul untuk aplikasi 316L lepas pantai. Mereka memberikan sambungan yang mulus dan tertutup rapat.

11. Apa perbedaan antara ujung berulir NPT dan BSPT?

NPT (National Pipe Taper) adalah standar Amerika Utara dengan sudut ulir 60 derajat, sedangkan BSPT (British Standard Pipe Taper) umum di Eropa/Asia dengan sudut 55 derajat.

Standar yang Direferensikan

ASTM A312: Spesifikasi Standar untuk Pipa Baja Tahan Karat Austenitik Tanpa Jahitan, Dilas, dan Sangat Dingin

ASTM A106: Spesifikasi Standar untuk Pipa Baja Karbon Tanpa Jahitan untuk Layanan-Suhu Tinggi

ASME B36.10: Spesifikasi pipa baja tempa yang dilas dan mulus untuk suhu dan tekanan tinggi atau rendah.

ASME B36.19:Spesifikasi untuk pipa stainless steel
