Pipa & Tabung SAW/ERW/EFW
Jul 28, 2022
Pipa EFW vs pipa ERW
Pipa EFW berarti Pengelasan Fusi Listrik
Pipa ERW artinya Pipa Las Tahan Listrik.
Pengelasan Fusi Listrik (pipa baja EFW) mengacu pada pengelasan berkas elektron, penggunaan-pergerakan berkas elektron berkecepatan tinggi yang diarahkan pada energi kinetik tumbukan yang diubah untuk memanaskan benda kerja sehingga benda kerja meninggalkan lelehan, pembentukan las.
Hal ini terutama digunakan untuk pengelasan lembaran las baja yang berbeda atau yang kepadatan dayanya tinggi, pengelasan logam dapat dengan cepat dipanaskan hingga suhu tinggi, yang dapat melelehkan logam dan paduan tahan api. Pengelasan penetrasi dalam cepat, zona yang terkena panas-sangat kecil, sehingga dampak kinerja kecil pada sambungan, sambungan hampir tidak ada distorsi. Namun memerlukan ruangan las khusus karena pengelasannya menggunakan sinar X-.
Pengelasan Resistansi Listrik (pipa baja ERW): kombinasi anggota las memberikan tekanan melalui elektroda, penggunaan arus melalui area sambungan permukaan kontak dan metode proses pengelasan resistansi pembangkit panas yang berdekatan, Juga dikenal sebagai pengelasan kontak. Ini memiliki ketangguhan yang sangat baik dan kekuatan beban dinamis, deformasi pengelasan.
Pengelasan titik, pengelasan jahitan dan butt three yang umum digunakan.

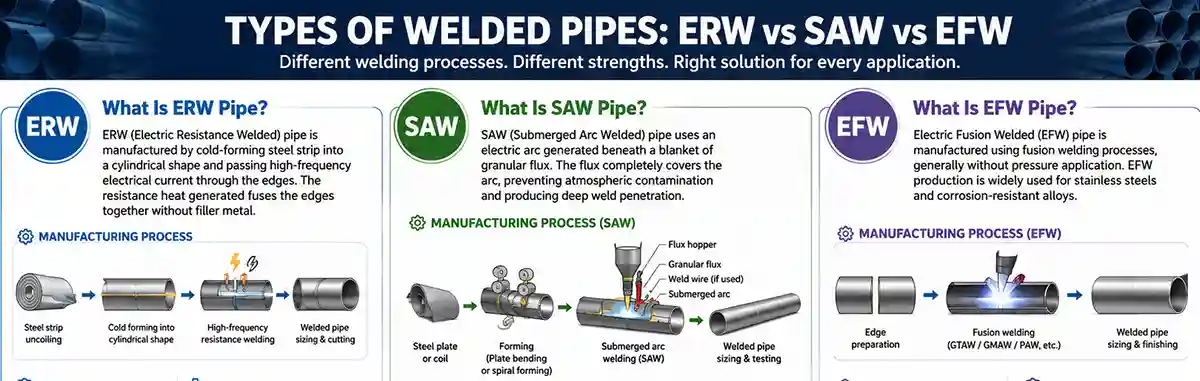

SAW vs ERW vs EFW Pipa & Tabung
| Parameter | Pipa ERW | Pipa MELIHAT | Pipa EFW |
| Nama Lengkap | Resistansi Listrik Dilas | Las Busur Terendam | Las Fusi Listrik |
| Metode Pengelasan | Resistensi Pemanasan | Pengelasan Busur Di Bawah Fluks | Pengelasan Busur Fusi |
| Diameter Khas | 1/2" – 24" | 16" – 120" | 6" – 120" |
| Ketebalan Dinding | 1,5 – 25 mm | 6 – 50mm | 3 – 60mm |
| Bahan | Baja Karbon, Baja Paduan Rendah | Baja Karbon, Baja Paduan | Baja Tahan Karat, Paduan Nikel |
| Kecepatan Produksi | Tinggi | Sedang | Lebih rendah |
| Biaya | Terendah | Sedang | Paling tinggi |
| Visibilitas Jahitan Las | Minimal | Bisa dilihat | Bisa dilihat |
| Peringkat Tekanan | Tinggi | Sangat Tinggi | Tinggi |
| Ketahanan Korosi | Tergantung pada Bahannya | Tergantung pada Bahannya | Bagus sekali |
| Persyaratan NDT | UT, Uji Hidro | RT, UT, Uji Hidro | RT, PT, UT |
Apa itu Pipa & Tabung SAW/ERW/EFW?
Pipa ERW: Pipa Las Tahan Listrik. Solusi paling ekonomis untuk sistem perpipaan baja karbon hingga 24 inci.
Pipa SAW: Lebih disukai untuk-jalur pipa berdiameter besar, proyek lepas pantai, dan-transportasi bertekanan tinggi.
Pipa EFW: Pengelasan Fusi Listrik, Ideal untuk aplikasi baja tahan karat dan paduan nikel di mana ketahanan terhadap korosi sangat penting.
Apa itu Pipa ERW?
Pipa ERW (Electric Resistance Welded) dibuat dengan cara-pembentukan strip baja dingin menjadi bentuk silinder dan mengalirkan-arus listrik frekuensi tinggi melalui tepinya. Resistansi panas yang dihasilkan menyatukan ujung-ujungnya tanpa logam pengisi.
Proses Manufaktur
Persiapan kumparan baja
Pembentukan gulungan
Pengelasan resistansi-frekuensi tinggi
Perawatan panas
Perekat
Pengujian hidrostatik
pemeriksaan NDT
Standar Umum
ASTM A53
API 5L
Aplikasi Khas
Transmisi air
Sistem proteksi kebakaran
Tabung struktural
Jalur pengumpulan minyak dan gas
Tabung mekanis
sistem HVAC
Apa itu Pipa SAW?
Pipa SAW (Submerged Arc Welded) menggunakan busur listrik yang dihasilkan di bawah selimut fluks granular. Fluks menutupi busur sepenuhnya, mencegah kontaminasi atmosfer dan menghasilkan penetrasi las yang dalam.
LSAW (GERGAJI Membujur)
Jahitan las sejajar dengan sumbu pipa.
SSAW (Spiral SAW)
Strip baja dibentuk dan dilas secara spiral.
Aplikasi:
Jaringan pipa lepas pantai
Pipa transmisi bertekanan tinggi-
Jalur utama minyak & gas
Saluran pipa air
Tumpukan struktural
Apa itu Pipa EFW?
Pipa Electric Fusion Welded (EFW) diproduksi menggunakan proses pengelasan fusi, umumnya tanpa penerapan tekanan. Produksi EFW banyak digunakan untuk baja tahan karat dan-paduan tahan korosi.
Bahan Khas
Standar Umum
ASTM A358
ASTM A409
ASTM B619
Perbedaan antara ERW dan EFW
ERW adalah huruf pertama dari pengelasan resistansi. Singkatan pengelasan resistansi listrik Pipa ERW dan metode pengelasan pipa las busur terendam berbeda secara signifikan, penggunaan pengelasan tekanan logam yang tidak terisi, lasan tidak diisi dengan komponen lain, dengan-arus frekuensi tinggi Efek kulit dan efek kedekatan, sehingga tepi pelat instan dipanaskan hingga suhu pengelasan, diperas oleh roller ekstrusi yang menempa pembentukan las. Pipa baja berkualitas-tinggi memerlukan perlakuan panas jalur las on-line atau off-line, penyempurnaan zona las, las pipa las ERW berkualitas tinggi-dapat mencapai tingkat ketangguhan yang sama dengan logam dasar, yang mana proses pengelasan busur terendam tidak dapat dicapai. EFW adalah huruf pertama dari pengelasan fusi listrik SAW - pengelasan listrik (EFW), melalui satu atau lebih elektroda habis pakai dan benda kerja dipanaskan ke logam di antara logam Di antara kombinasi suatu proses, busur logam dan bahan pengisi meleleh sepenuhnya, tidak perlu tekanan, isi bagian logam dari semua kerja keras dari elektroda. GMAW - Jenis pengelasan fusi listrik (EFW) yang mirip dengan pengelasan busur terendam hanya saja dilindungi oleh gas inert dan bekerja lebih baik. Pengelasan spiral --- Ini juga merupakan jenis pengelasan busur terendam, dengan las spiral.
Proses Pembuatan Pipa Las
Pipa Las dibuat dari Pelat atau dari Kumparan atau strip lanjutan. Untuk pembuatan pipa las, terlebih dahulu Pelat atau kumparan digulung pada bagian melingkar dengan bantuan mesin pembengkok pelat atau dengan roller jika proses berlanjut.
Setelah bagian melingkar digulung dari pelat, pada langkah kedua pipa dilas dengan bantuan pengaturan pengelasan. Sebuah pipa dapat dilas dengan atau tanpa bahan pengisi menggunakan metode pengelasan yang sesuai. Pipa yang dilas lebih murah dibandingkan dengan pipa tanpa sambungan dan juga lemah karena sambungan las. Pipa las dapat diproduksi dalam ukuran besar tanpa batasan apa pun. Pipa las dengan bahan pengisi dapat digunakan dalam pembuatan tikungan dan siku radius panjang.
Di sini, saya telah menunjukkan kepada Anda pembentukan pelat dengan mesin penggulung. Dalam metode ini, pelat ditempatkan di antara sepasang rol. Pelat dibentuk dalam bentuk lingkaran dengan memberikan beban secara bertahap pada roller atas dan memutar pelat. Metode ini digunakan untuk pembuatan pipa SAW dengan ketebalan lebih tinggi. Selain roller, metode penekanan titik yang juga dikenal sebagai metode UO juga dapat digunakan untuk membentuk bagian melingkar dari pelat. UO artinya pertama-tama Anda membuat bentuk u & kemudian bentuk O.
Metode Pembuatan Pipa Las SAW
Pada pipa SAW jahitan tunggal, pernikahan dilakukan dengan bantuan proses las busur terendam. Dalam metode ini, busur las direndam dalam fluks las. Kawat pengisi padat berkelanjutan diumpankan dari luar. Pipa dilas terlebih dahulu dari dalam dan kemudian dari luar.
Dalam kasus pipa gergaji jahitan ganda, dua bagian pertama disambung dengan las paku yang disebut pemasangan-up. Pipa gergaji jahitan ganda memiliki dua jahitan las yang berlawanan satu sama lain. Kedua jahitannya dilas dari dalam dan luar pipa. Dalam kasus pipa dengan ketebalan tinggi, pengelasan multiple pass dilakukan.
Pada pipa gergaji spiral, pelat baja dari de-coiler dibentuk dalam lingkaran spiral. Lingkaran spiral ini kemudian dilas dari dalam dan luar pipa. Karena cara pembuatannya, berbagai macam diameter dapat diproduksi. Pipa gergaji spiral digunakan untuk-layanan bertekanan rendah.
Sedangkan pipa gergaji lurus digunakan untuk layanan bertekanan-sedang hingga tinggi. Pipa gergaji spiral lebih murah dibandingkan pipa gergaji lurus.
Setelah pengelasan selesai, perlakuan panas dilakukan pada bagian las atau pada seluruh badan pipa, hal ini tergantung pada ketebalan pipa. Lapisan las juga menjalani berbagai-pengujian non-destruktif seperti RT & UT untuk memastikan kesehatan material las.
Setelah semua NDT selesai, pipa diuji hidro untuk memastikan kekuatan dan kemampuan untuk tetap anti bocor di bawah tekanan. Pada tahap terakhir pemeriksaan, pipa diperiksa secara visual dan dimensi oleh teknisi inspeksi yang kompeten. Dia akan memastikan bahwa pipa memenuhi persyaratan kode, standar, dan spesifikasi. Setelah teknisi Inspeksi membersihkan pipa, ia akan menandai sesuai persyaratan standar & mengirimkan kemasannya.
Proses Pembuatan Pipa Las ERW / EFW atau HFW
Pipa dengan ketebalan lebih kecil, terutama pipa las ERW / EFW atau HFW, dibentuk dengan metode penggulungan terus menerus. Dalam metode ini, strip logam datar dari kumparan strip dimasukkan ke dalam rangkaian roller yang dirangkai dalam satu garis. Rol ini secara bertahap membentuk strip pada bagian melingkar. Pada akhir perakitan rolling, pipa ini terus dilas dengan mesin las.
ERW/EFW dan HFW adalah metode pengelasan dimana pipa dilas tanpa menambahkan bahan pengisi. Namun metode pengelasan EFW juga dapat digunakan dengan bahan pengisi.
Proses Pembuatan Pipa ERW
Dalam pengelasan ERW, dua elektroda, biasanya terbuat dari tembaga, digunakan untuk memberikan tekanan dan arus. Elektroda berbentuk cakram dan berputar saat material lewat di antara keduanya. Hal ini memungkinkan elektroda untuk tetap bersentuhan secara konstan dengan material untuk membuat pengelasan terus menerus yang lama.
Trafo las menyuplai daya AC tegangan rendah dan arus tinggi. Sambungan pipa memiliki hambatan listrik yang tinggi dibandingkan dengan bagian rangkaian lainnya dan dipanaskan hingga titik lelehnya oleh arus. Permukaan semi-cair ditekan bersama dengan gaya yang menciptakan ikatan fusi, sehingga menghasilkan struktur las yang seragam.
Proses Pembuatan Pipa HFW
Dalam pengelasan HFW,-arus frekuensi tinggi digunakan untuk membuat sambungan las. Sedangkan pada proses pengelasan EFW, busur listrik eksternal berenergi tinggi digunakan untuk membuat sambungan las. Setelah pengelasan selesai, sisa material las dari luar dan dalam pipa dihilangkan dengan bantuan alat pemangkas.
Secara umum, untuk mengurangi efek negatif pengelasan, perlakuan panas lokal pada lapisan las dilakukan segera setelah tes ultrasonik online selesai. Biasanya metode pemanasan induksi digunakan untuk memulihkan struktur mikro zona yang dilas. Jenis perlakuan panas ini dikenal sebagai post annealing. Pada tahap selanjutnya, pipa akan melalui pengujian Hidro, inspeksi visual dan dimensi dan setelah disertifikasi oleh teknisi inspeksi, pipa akan dikirim untuk dikemas.
Properti Suhu
| Suhu Layanan | Tipe yang Direkomendasikan |
| -46 derajat hingga 400 derajat | Baja Karbon ERW |
| -60 derajat hingga 450 derajat | Pipa Jalur SAW |
| Hingga 600 derajat | EFW tahan karat |
| Hingga 980 derajat | Paduan Nikel EFW |
Bagaimana Menghindari Kegagalan Pengelasan? Rekomendasi Rekayasa
Untuk Pipa EFW Stainless Steel
Pertahankan suhu interpass di bawah 150 derajat
Gunakan logam pengisi yang cocok
Kontrol konten ferit
Lakukan pengawetan dan pasivasi
Untuk Pipa Stainless Duplex
Menjaga keseimbangan ferit/austenit
Batasi masukan panas antara 0,5–2,5 kJ/mm
Gunakan WPS dan PQR yang memenuhi syarat
Untuk Pipa Paduan Nikel
Minimalkan pengenceran
Hindari kontaminasi
Gunakan root pass GTAW
Kemampuan Las dan Pemecahan Masalah: Menghindari Kegagalan
Kegagalan pengelasan di lapangan sering kali disebabkan oleh ketidakcocokan spesifikasi material atau perawatan pasca{0}}pengelasan yang tidak tepat.
-
Kurangnya Fusion: Biasa terjadi pada mesin ERW yang tidak disetel dengan benar. Cara mengatasinya: Pastikan-Pengujian Ultrasonik (UT) online yang ketat untuk mendeteksi lapisan yang tidak-terikat.
-
Porositas: Masalah utama pada SAW jika fluks terkontaminasi dengan uap air. Cara mengatasinya: Gunakan oven pemanas khusus untuk penyimpanan fluks dan pastikan lingkungan kering,-bebas kelembapan.
-
Kerapuhan HAZ: Dicegah melalui Pasca{0}}Perlakuan Panas Las (PWHT). Untuk servis-tekanan tinggi, selalu wajibkan normalisasi atau-penghilangan tekanan pada lapisan las.
Keunggulan Pipa ERW SAW EFW
Pipa ERW
✓ Biaya produksi terendah
✓ Efisiensi produksi yang tinggi
Pipa MELIHAT
✓ Kemampuan berdiameter besar-yang unggul
✓ Integritas las yang tinggi
✓ Sangat baik untuk jaringan pipa transmisi
Pipa EFW
✓ Kompatibilitas paduan-yang tahan korosi
✓ Produksi pipa stainless diameter besar
✓ Performa suhu tinggi-yang luar biasa
✓ Cocok untuk lingkungan yang agresif
Studi Kasus Kegagalan Penukar Panas
Kegagalan
Pipa EFW 304L yang digunakan dalam air pendingin yang kaya klorida-mengalami korosi lubang dalam waktu 24 bulan.
Akar Penyebab
Konsentrasi klorida > 500 ppm
Suhu pengoperasian yang meningkat
Pemilihan paduan yang tidak memadai
Larutan
Penggantian dengan pipa Duplex 2205 EFW memperpanjang masa pakai lebih dari 15 tahun.
Pertanyaan Umum:
1. Apakah pipa ERW lebih kuat dari pipa seamless?
Pipa ERW{0}}frekuensi tinggi modern dapat mencapai sifat mekanis yang sebanding dengan pipa seamless untuk banyak aplikasi, khususnya pada standar API 5L dan ASTM.
2. Mengapa SAW lebih disukai untuk jaringan pipa transmisi?
Pengelasan SAW memberikan penetrasi yang lebih dalam, ketangguhan yang unggul, dan keandalan yang sangat baik dalam sistem-diameter tinggi-tekanan tinggi.
3. Apakah pipa EFW cocok untuk pelayanan air laut lepas pantai?
Ya. Pipa EFW yang diproduksi dari Duplex 2205, Super Duplex 2507, atau Alloy 625 banyak digunakan pada sistem air laut lepas pantai.
4. Apakah pipa EFW dapat digunakan untuk servis gas asam?
Ya, asalkan paduannya memenuhi persyaratan NACE MR0175.
5. Jenis pipa manakah yang paling murah?
Pipa baja karbon ERW umumnya merupakan pilihan paling ekonomis.
6. Jenis pipa manakah yang memiliki ketahanan korosi terbaik?
Pipa EFW yang dibuat dari paduan nikel seperti Alloy 625 atau Hastelloy C-276 memberikan ketahanan korosi tertinggi.
7. Metode NDT apa yang biasanya diperlukan?
Pengujian Ultrasonik (UT)
Pengujian Radiografi (RT)
Pengujian Partikel Magnetik (MT)
Pengujian Penetran Pewarna (PT)
Pengujian Hidrostatis
8. Apakah pipa SAW cocok untuk jaringan pipa lepas pantai?
Ya. Pipa LSAW adalah salah satu produk yang paling banyak dispesifikasikan untuk pipa ekspor lepas pantai.
9. Apa perbedaan utama antara LSAW dan SSAW?
LSAW menggunakan lapisan las memanjang, sedangkan SSAW menggunakan lapisan las spiral.
10. Mana yang lebih baik untuk pabrik desalinasi?
Pipa EFW Duplex 2205 dan Super Duplex 2507 biasanya lebih disukai karena ketahanannya terhadap korosi klorida yang unggul.
