Ikhtisar Pipa Baja

Jul 28, 2022

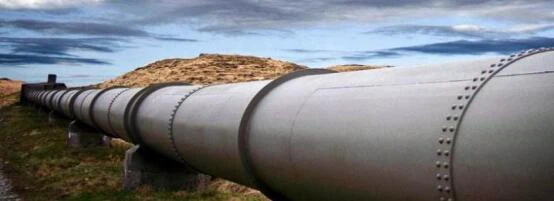

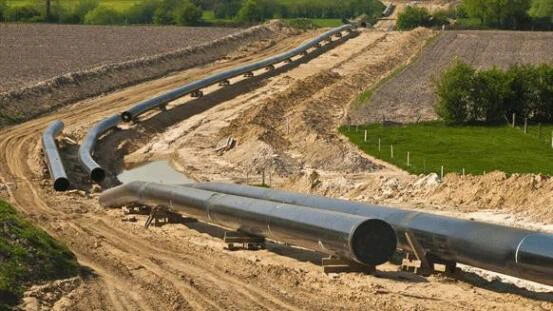

Pipa baja adalah sejenis baja panjang berongga, yang banyak digunakan sebagai pipa untuk mengangkut cairan, seperti minyak, gas alam, air, gas, uap, dll. Selain itu, ketika kekuatan lentur dan torsi adalah sama, bobotnya lebih ringan, sehingga juga banyak digunakan dalam pembuatan bagian mekanik dan struktur teknik. Hal ini juga biasa digunakan untuk memproduksi berbagai senjata konvensional, barel, kerang, dll.

2. Metode representasi umum bahasa Inggris dari pipa baja: Pipa Baja / Tabung Baja / Pipa / Tabung

3. Perbedaan antara pipa dan tabung

Ada dua perbedaan utama, satu adalah representasi diameter dan ketebalan pipa, yang lainnya adalah kisaran diameter pipa, diameter tabung umumnya kecil, seperti tabung yang disuplai menurut SA-213, maksimum diameter luar adalah 5in (127mm), diameter pipa tidak terbatas.

Tabung yang digunakan untuk menyampaikan media disebut Pipa; Tabung yang digunakan untuk pertukaran panas masih disebut Tube. Ukuran pipa harus sesuai dengan daftar NPS ANSI B36.10, dan ukuran tabung dinyatakan dengan dua dimensi sebenarnya, yaitu diameter luar, diameter dalam dan tebal dinding. Karena kegunaannya yang berbeda, Tube digunakan untuk tujuan pertukaran panas, umumnya untuk menghitung area perpindahan panas, dan tentu saja nyaman untuk menggunakan ukuran sebenarnya; sementara Pipa digunakan untuk mengangkut media, umumnya diperlukan untuk menghubungkan aksesori seperti katup, tee, siku, dll. Secara alami, akan lebih mudah untuk menggunakan NPS.

Perbedaan mendasar antara tabung dan pipa adalah standar ukuran pembuatannya. Kedua, pipa hanya memiliki tabung bundar, dan tabung dapat memiliki berbagai bentuk penampang, dan pipa hanya merupakan wadah khusus dari tabung. Ketiga, apakah tabung atau pipa mengacu pada bahan baku yang diproduksi oleh pabrik produksi bahan.

steel1

steel2

II, Klasifikasi pipa baja

1）Klasifikasi berdasarkan metode produksi

1. Mulus / SMLS: Tabung canai panas, tabung canai dingin, tabung ditarik dingin, tabung ekstrusi, tabung jacking

A. Pipa baja mulus terbuat dari ingot baja atau tabung kosong padat melalui perforasi ke dalam tabung Primal, yang kemudian dibuat dengan rolling panas, cold rolling atau cold drawing. Karena proses pembuatannya yang berbeda, mereka dibagi menjadi tabung baja mulus canai panas (diekstrusi). dan pipa baja mulus yang ditarik dingin (digulung).

B. Pipa baja seamless canai panas dibagi menjadi pipa baja umum, pipa baja boiler tekanan rendah dan menengah, pipa baja boiler tekanan tinggi, pipa baja paduan, pipa stainless steel, pipa retak minyak, pipa baja geologi dan pipa baja lainnya, dll .

C. Selain pipa baja umum, pipa baja boiler tekanan rendah dan menengah, pipa baja boiler tekanan tinggi, pipa baja paduan, pipa stainless steel, pipa perengkahan minyak bumi, dan pipa baja lainnya, pipa baja seamless cold-rolled (ditarik) juga termasuk pipa baja berdinding tipis karbon, pipa baja berdinding tipis paduan, pipa baja berdinding tipis stainless, pipa baja berbentuk khusus.

D. Diameter luar pipa seamless umumnya lebih besar dari 32mm dan ketebalan dinding 2.5-75mm. Diameter luar pipa baja mulus canai dingin bisa mencapai 6mm dan ketebalan dinding bisa mencapai 0.25mm. Diameter luar pipa berdinding tipis bisa mencapai 5mm dan ketebalan dinding kurang dari 0.25mm. Pipa canai dingin memiliki akurasi dimensi yang lebih tinggi daripada pipa canai panas.

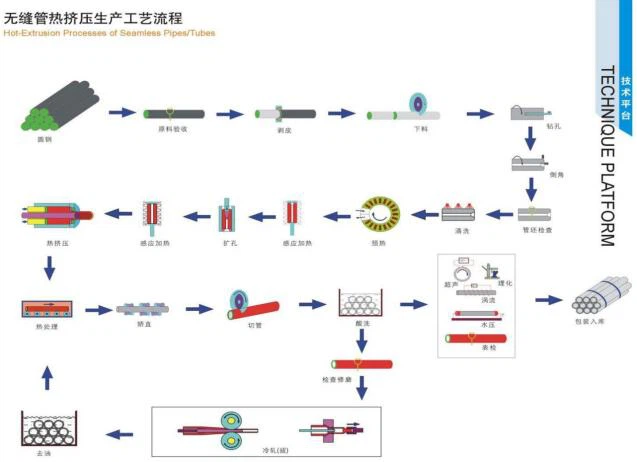

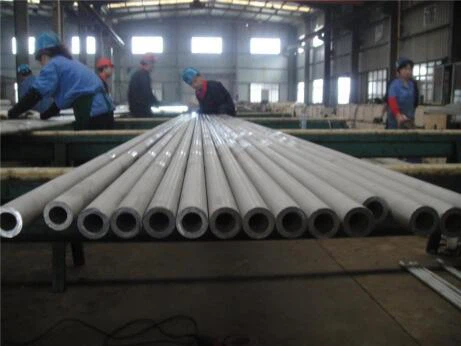

E. Hot rolling (pipa baja mulus yang diekstrusi): billet tabung bundar → pemanasan → perforasi → rolling miring tiga rol, rolling atau ekstrusi terus menerus → pelepasan pipa → ukuran (atau pengurangan diameter) → pendinginan → pelurusan → uji hidrolik (atau Deteksi cacat ) → penandaan → penyimpanan

steel3

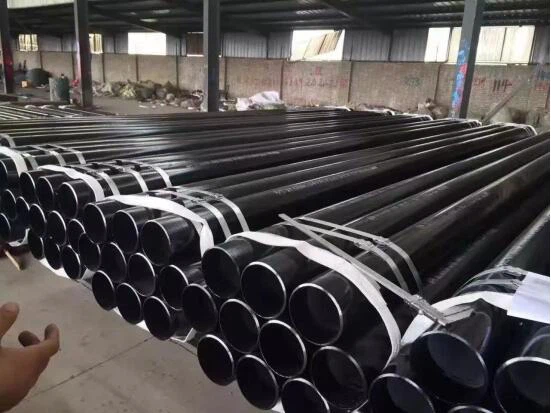

F. Pipa baja mulus yang ditarik dingin (digulung): billet tabung bundar → pemanasan → perforasi → pos → anil → pengawetan → pemolesan (pelapisan tembaga) → gambar dingin multi-pass (penggulungan dingin) → billet → perlakuan panas → pelurusan → tekanan air uji (deteksi cacat) → penandaan → penyimpanan

steel5

steel6

steel7

1. Pipa baja dilas (Dilas): Juga dikenal sebagai pipa las, itu adalah pipa baja yang terbuat dari pelat baja atau strip baja setelah crimping dan pengelasan. Pipa baja yang dilas memiliki proses produksi yang sederhana, efisiensi produksi yang tinggi, banyak varietas dan spesifikasi, dan peralatan yang lebih sedikit, tetapi kekuatan umumnya lebih rendah daripada pipa baja mulus. Proses produksi yang khas harus: strip bahan baku → pretreatment bahan baku → pembentukan lentur dingin → pengelasan → perlakuan panas las → deteksi cacat las (badan pipa) → finishing → pipa las jadi

A. Menurut proses - pipa las busur, pipa las hambatan listrik (frekuensi tinggi, frekuensi rendah), pipa las gas, pipa las tungku

B. Menurut jahitan las - pipa las jahitan lurus, pipa las spiral

C. Singkatan bahasa Inggris umum untuk pipa las: ERW: las hambatan listrik, EFW: las fusi listrik, SAW: las busur terendam, SAWL: las busur terendam memanjang, SAWH: las busur terendam horizontal

steel8 steel9

steel10

2）Klasifikasi berdasarkan bahan - pipa baja karbon dan pipa paduan

A. Pipa baja karbon dapat dibagi menjadi: pipa karbon biasa dan pipa struktural karbon berkualitas tinggi

B. Pipa paduan dapat dibagi menjadi: pipa paduan rendah, pipa struktural paduan, pipa paduan tinggi, pipa tahan panas dan asam, pipa paduan suhu tinggi, dll.

3）Diklasifikasikan berdasarkan bentuk penampang

1, pipa baja bagian sederhana

Bulat, persegi, oval, segitiga, heksagonal, berlian, segi delapan, setengah lingkaran, dll.

2, pipa baja bagian kompleks

Pipa Baja Heksagonal Tidak Sama, pipa baja berbentuk plum, pipa baja cekung ganda, pipa baja cembung ganda, pipa baja berbentuk biji melon, pipa baja kerucut, pipa baja bergelombang, pipa baja kasing, dll.

3, Klasifikasi berdasarkan ketebalan dinding

Pipa Baja Dinding Tipis & Pipa Baja Dinding Tebal

4）Diklasifikasikan berdasarkan penggunaan

Pipa baja untuk perpipaan, pipa baja untuk peralatan termal, pipa baja untuk industri permesinan, pipa minyak, pipa baja untuk pengeboran geologi, pipa baja untuk kontainer, pipa baja untuk industri kimia, pipa baja untuk keperluan khusus, pipa baja untuk keperluan lain

5）Sesuai dengan standar

1, Standar Produk

2, Standar Inspeksi Produk

3, bahan baku standar
